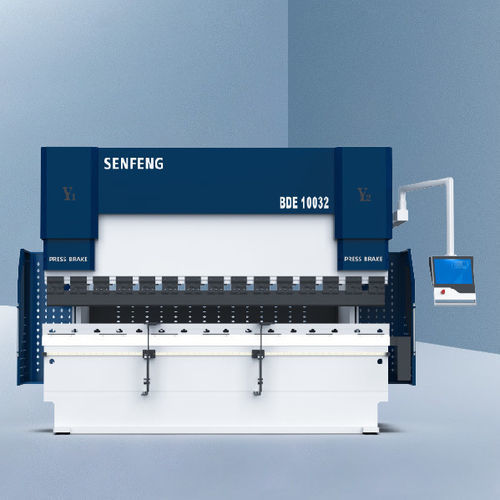

Prensa plegadora electrohidráulica BDE10032

CNC4 ejes6 ejes

Descripción general
La serie SENFENG BDE facilita operaciones sencillas y seguras en el plegado de chapas. La plegadora CNC híbrida electro-hidráulica ofrece alta precisión y rápida respuesta para cubrir los requisitos de producción industrial.

Puntos destacados / Características clave

• Espaciado de columnas optimizado (espaciado del bastidor lateral) para asegurar rendimiento, eficiencia y precisión
• Compensación mecánica (eje V) para corregir la deformación y mejorar la precisión del plegado
• Diseño con 4 dedos de tope trasero para posicionado cómodo y flexible, reduciendo operaciones manuales y mejorando la repetibilidad
• Sistema hidráulico alemán REXROTH con respuesta de alta frecuencia (~12 ms) para un control hidráulico preciso y eficiente
• Diferentes configuraciones de ejes CNC disponibles según las necesidades de plegado (estándar 4+V; opcional 6+V / 8+V)
• Control DELEM-DA53T estándar; controles ESA y CYB opcionales
• Dispositivo de protección láser DSP opcional para proteger al operario frente a movimientos rápidos del émbolo
• Celda de alimentación robótica opcional para carga automática, reduciendo dependencia de mano de obra y aumentando la productividad

Materiales a plegar

• Acero inoxidable
• Acero al carbono
• Chapa galvanizada
• Chapa fluor-aluminio-zinc
• Cobre
• Aluminio
• Latón

Parámetros técnicos

• Modelo: BDE10032
• Fuerza máxima de plegado: 1000 kN
• Longitud de plegado (A): 3200 mm
• Ancho entre columnas (B): 2600 mm
• Profundidad de garganta (E): 400 mm
• Altura abierta (D): 480 mm
• Velocidades del bloque deslizante: Aproximación 180 mm/s; Plegado 0–10 mm/s; Retorno 160 mm/s
• Potencia motor principal: 7,5 kW
• Dimensiones (L×W×H): 3700 × 1930 × 2630 mm
• Peso de la máquina: 6600 kg
• Capacidad de plegado (base 3000 mm): ≤ 3 mm acero al carbono; ≤ 2 mm acero inoxidable; ≤ 4,5 mm aluminio
• Sistemas y opciones: control DELEM-DA53T (estándar), ESA / CYB (opcional), compensación mecánica (eje V), configuraciones de ejes CNC (4+V estándar; 6+V / 8+V opcional), sistema hidráulico REXROTH, protección láser DSP, celda de alimentación robótica
