Prensa plegadora electrohidráulica BDE 10032

CNC6 ejesrobotizada

Resumen del producto

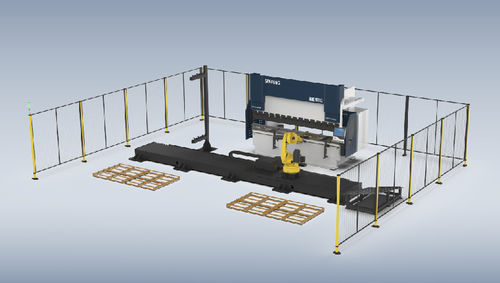

El BDE10032 es una plegadora CNC asistida por robot diseñada para producción por lotes continua. Integra un robot industrial como unidad de ejecución principal para automatizar la carga, posicionamiento, volteo y traslado de chapas, reduciendo la intervención manual y garantizando consistencia en las piezas durante largos periodos de producción.

Funcionalidad del robot
El robot industrial realiza la carga/descarga de las chapas, el ajuste de la posición en tiempo real y el volteo de las piezas. Sus algoritmos de seguimiento de trayectoria permiten movimientos rápidos y cooperativos con la plegadora para una operación sincronizada.

• Radio de trabajo máximo: 2565 mm
• Carga máxima: 80 kg
• Grados de libertad (GDL): 6

Precisión de plegado y compensación
El sistema de compensación de flecha moviliza bloques en cuña multi-grupo tras el cálculo de correcciones por el sistema de control, contrarrestando la curvatura o distorsión de las vigas para minimizar variaciones entre plegados.

• Compensación mecánica
• Bloques en cuña multi-grupo
• Múltiples puntos de compensación
• Zona muerta de compensación mínima

Sistema hidráulico y de accionamiento
Un sistema electrohidráulico de alto rendimiento proporciona control preciso y respuesta rápida en los ciclos de plegado.

• Sistema hidráulico alemán REXROTH para control preciso en bucle cerrado
• Respuesta de alta frecuencia de 12 ms para un arranque y puesta en servicio sencillos
• Construcción compacta y ligera con respuesta dinámica rápida
• Ajuste continuo de potencia; admite arranques y paradas frecuentes

Sistema de control
Control CNC avanzado con interfaz gráfica y funciones automáticas para una programación segura y eficiente.

• Sistema CNC DELEM con pantalla táctil TFT de 10,1 pulgadas
• Programación gráfica 2D
• Enlace de cinco ejes para alta precisión en el plegado
• Cálculo automático de la presión de plegado y detección de colisiones

Notas adicionales
El robot integrado permite la mecanización de la carga/descarga y la manipulación de chapas para mejorar el rendimiento y la reproducibilidad en la producción por lotes.

Especificaciones / Datos técnicos

• Modelo: BDE 10032
• Fuerza máxima de plegado: 1000 kN
• Longitud de plegado (A): 3200 mm
• Separación de bastidores laterales (B): 2600 mm
• Profundidad de garganta (E): 400 mm
• Recorrido máximo del cilindro: 200 mm
• Distancia entre la mesa y la viga superior (D): 480 mm
• Velocidad: Descenso: 180 mm/s; Velocidad de trabajo: 0–10 mm/s; Retorno: 160 mm/s
• Potencia del motor principal: 7,5 kW
• Dimensiones (L×A×H): 3700 × 1505 × 2630 mm
• Peso: 7600 kg
• Espesor de plegado (nota: calculado para longitud de plegado 3000 mm): ≤ 3,5 mm acero al carbono; ≤ 2,5 mm acero inoxidable; ≤ 5 mm aluminio
