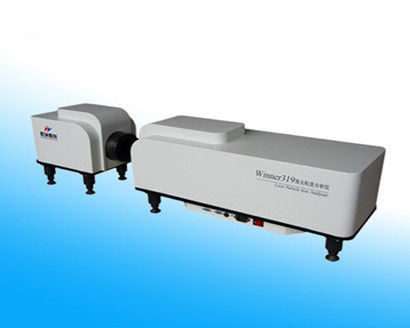

Granulómetro por difracción láser Winner319B

ópticoláserpara control de calidad

Descripción del producto
Winner319B es un analizador de tamaño de gotas de sobremesa en configuración split-type, basado en el principio de difracción de Fraunhofer. Emplea un láser semiconductor de alto rendimiento y un trazado óptico paralelo para medir gotas de 1–1000 μm (ampliable a 0,1 μm). Diseñado para institutos de investigación, laboratorios universitarios, centros I+D y laboratorios de control de calidad en aplicaciones industriales.

Especificaciones principales - General

• Nombre del modelo: Winner319B
• Principio: difracción de Fraunhofer
• Estructura del equipo: Split-Type
• Tasa de adquisición: ≥2 kHz
• Modo de muestreo: estilo abierto
• Alimentación: 220V, 50/60 Hz
• Dimensiones exteriores: puerto emisión L380 × W280 × H380 mm; puerto recepción L850 × W280 × H380 mm
• Peso neto: puerto emisión 13 kg; puerto recepción 24 kg

Tamaño de medida
Rango de medida: 1–1000 μm (límite inferior ampliable a 0,1 μm). Número de canales: 78. Error de exactitud ≤1,0 % (CRM D50). Error de repetibilidad ≤1,0 % (CRM D50). Reproducibilidad entre instrumentos <1,0 % (CRM D50). Longitud de área de ensayo ajustable de 0,1 a 10 m.

Óptica
Fuente de luz: láser semiconductor λ = 635 nm, potencia 1–40 mW (ajustable). Alineación del banco óptico: alineación automática. Protección de lentes: doble purga de gas. Seguridad láser: Clase 3B.

Funciones del software

• Patrones de análisis: distribución libre, distribución R‑R, distribución log‑normal y modelos estadísticos por categoría
• Métodos estadísticos: distribución por volumen y por cantidad
• Comparación estadística: comparación de múltiples resultados para mostrar diferencias entre lotes, antes/después de procesos y por periodos
• Análisis personalizado: parámetros definidos por el usuario; calcular porcentajes por tamaño o tamaño por porcentajes
• Informes: exportables a Word, Excel, BMP, TXT, PDF
• Idioma de interfaz: chino e inglés; otros idiomas disponibles bajo petición
• Funciones opcionales: soporte GMP, medición de ángulo

Ventajas

• Tecnologías patentadas: prueba óptica paralela y amplificación espectral para expansión de rango y mejora de precisión
• Dispositivo de protección por flujo de aire para proteger las lentes y evitar contaminación por gotas
• Diseño split‑type y zona de prueba ajustable para condiciones de ensayo flexibles y mediciones sin contacto
• Sistema de alineación automática de la trayectoria óptica para corrección con una sola tecla
• Múltiples modelos de distribución y conversión entre distribución volumétrica y por número

Aplicación
Aplicable a control de incendios, pulverización forestal y agrícola, nebulizadores médicos, pulverización en motores aeronáuticos, prilling por pulverización, investigación de boquillas y cualquier ensayo de tamaño de partículas en aerosoles. Adecuado para laboratorios de empresas, universidades e institutos de investigación.

Notas de patentes

• Diseño del banco óptico: ZL 2014 2 0378380.8
• Sistema de alineación tridimensional del banco óptico: ZL 2013 2 0835882.4
• Aplicación del principio MIE: ZL 2013 2 0812021.4
• Cubeta sellada para analizador de partículas secas: ZL 2011 2 0267646.8
• Aplicación de haz láser doble ortogonal: ZL 2007 2 0025702.0
• Diseño de bomba de dispersión de polvo: ZL 2007 2 0018648.7
• Instalación de circulación húmeda: ZL 2010 2 0593526.2

Especificaciones técnicas

• Modelo: Winner319B
• Principio: difracción de Fraunhofer
• Estructura: Split-Type
• Tasa de datos: ≥2 kHz
• Modo de muestreo: estilo abierto
• Alimentación: 220V, 50/60 Hz
• Dimensiones: emisión L380 × W280 × H380 mm; recepción L850 × W280 × H380 mm
• Peso: emisión 13 kg; recepción 24 kg
• Rango de medida: 1–1000 μm (extensible a 0,1 μm)
• Canales: 78
• Exactitud: ≤1,0 % (CRM D50)
• Repetibilidad: ≤1,0 % (CRM D50)
• Reproducibilidad: <1,0 % (CRM D50)
• Área de ensayo: 0,1–10 m ajustable
• Fuente: láser λ=635 nm, P=1–40 mW
• Alineación óptica: automática
• Protección de lentes: doble purga de gas
• Clase láser: 3B
• Modos de análisis: libre, R‑R, log‑normal, categorial
• Salidas: Word, Excel, BMP, TXT, PDF
• Interfaz: chino e inglés (otros bajo petición)
• Opciones: GMP, medición de ángulo
