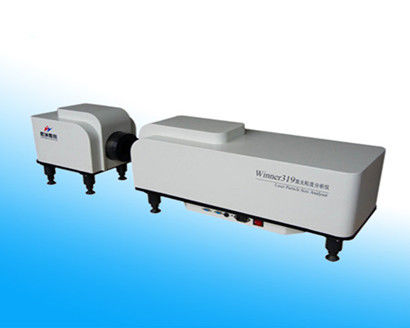

Granulómetro por difracción láser Winner319C

ópticoláserde tamaño de gotas de aerosol

Descripción del producto
Winner319C es un analizador láser de tamaño de partículas para pulverización, de tipo dividido y sobremesa, diseñado para medir el tamaño de gotas y aerosoles. El equipo utiliza el principio de difracción de Fraunhofer con una trayectoria óptica paralela y un láser semiconductor de alto rendimiento (λ=532 nm, vida útil >25000 h). Adecuado para institutos de investigación, laboratorios universitarios, centros I+D empresariales y laboratorios de control de calidad. Rango de medida: 1–2000 μm (límite inferior ampliable a 0,1 μm).

Características clave

• Difracción de Fraunhofer con tecnología óptica paralela y amplificación espectral
• Estructura tipo dividido que permite área de ensayo ajustable y medición sin contacto
• Sistema de alineación automática del banco óptico para ajuste estable con una sola tecla
• Dispositivo de protección por flujo de aire para reducir la contaminación de la lente por gotas
• Láser semiconductor de alto rendimiento (λ=532 nm) con potencia ajustable (1–40 mW)

Especificaciones principales
Nombre del modelo: Winner319C
Principio: difracción de Fraunhofer
Estructura del instrumento: tipo dividido
Tasa de adquisición de datos: ≥2 KHz
Modo de muestreo: estilo abierto
Alimentación: 220 V, 50/60 Hz
Dimensiones externas: puerto transmisor: L380×W280×H380 mm; puerto receptor: L850×W280×H380 mm
Peso neto: puerto transmisor: 13 kg; puerto receptor: 24 kg

Tamaño de medición
Rango de medición: 1–2000 μm (límite inferior ampliable a 0,1 μm)
Número de canales: 88 pcs
Error de exactitud: ≤1,0 % (CRM D50)
Error de repetibilidad: ≤1,0 % (CRM D50)
Reproducibilidad entre instrumentos: <1,0 % (CRM D50)
Longitud del área de prueba: 0,1–10 m (ajustable)

Óptica
Fuente de luz: láser semiconductor λ=532 nm, P=1–40 mW (ajustable)
Sistema de alineación del banco óptico: alineación automática
Protección de la lente: protección doble por gas
Seguridad láser: Clase 3B

Funciones del software

• Modelos de análisis: distribución libre, distribución R–R, log-normal y modelos estadísticos por categoría
• Salidas estadísticas: distribución por volumen y por número
• Comparación estadística: comparación de múltiples resultados para controlar diferencias entre lotes, etapas o periodos
• Análisis personalizado: parámetros definidos por el usuario; calcular porcentajes a partir de tamaños o tamaños a partir de porcentajes
• Informes: exportable a Word, Excel, imagen (.bmp), texto (.txt) y PDF
• Idioma de la interfaz: chino e inglés; otros idiomas disponibles bajo petición
• Opcional: soporte GMP y pruebas de ángulo

Ventajas

• Tecnologías patentadas que permiten ampliar el rango dinámico y una recolección precisa de la dispersión
• Protección por flujo de aire para evitar la contaminación óptica durante las pruebas de pulverización
• Diseño tipo dividido y área de prueba ajustable para mediciones sin contacto flexibles
• Sistema de alineación automática estable que simplifica la puesta en marcha
• Múltiples modelos de distribución y conversión entre distribución por volumen y por número

Aplicaciones

• Evaluación de pulverizaciones para control de incendios y silvicultura
• Pruebas de pulverización de pesticidas e investigación de boquillas
• Medición de gotas en nebulizadores médicos
• Estudios de pulverización y prilling en motores de aeronaves
• Pruebas de tamaño de partículas de aerosoles en laboratorios de I+D y control de calidad

Notas sobre patentes y tecnologías
El diseño del banco óptico, el sistema de alineación tridimensional, la aplicación de la dispersión Mie, el uso de haces láser ortogonales dobles y otras tecnologías enumeradas están protegidos por patentes según el fabricante.

Especificaciones técnicas

• Modelo: Winner319C
• Rango de medición: 1–2000 μm (ampliable a 0,1 μm)
• Número de canales: 88 pcs
• Error de exactitud: ≤1,0 % (CRM D50)
• Error de repetibilidad: ≤1,0 % (CRM D50)
• Reproducibilidad entre instrumentos: <1,0 % (CRM D50)
• Tasa de adquisición de datos: ≥2 KHz
• Modo de muestreo: estilo abierto
• Longitud del área de prueba: 0,1–10 m (ajustable)
• Fuente de luz: láser semiconductor, λ=532 nm, potencia 1–40 mW (ajustable)
• Alineación del banco óptico: automática
• Protección de la lente: doble protección por gas
• Clase de seguridad láser: Clase 3B
• Alimentación: 220 V, 50/60 Hz
• Dimensiones externas: puerto transmisor L380×W280×H380 mm; puerto receptor L850×W280×H380 mm
• Peso neto: puerto transmisor 13 kg; puerto receptor 24 kg
