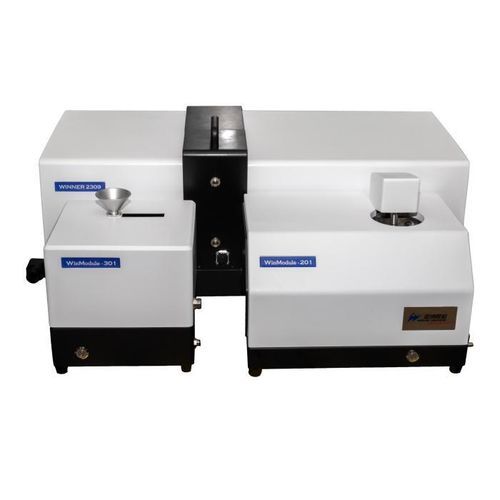

Granulómetro por difracción láser Winner2309B

láserpor difracción láserpara control de calidad

Descripción general
Winner2309B es un analizador de tamaño de partículas láser totalmente automático con módulos modulares de dispersión húmeda y seca. Combina los modelos de dispersión Mie y Fraunhofer con una matriz de detectores fotoeléctricos de alta sensibilidad y óptica Canon importada para ofrecer distribuciones de tamaño de partículas reproducibles destinadas a laboratorio, I+D y control de calidad en producción.

Rango de medición
Húmedo: 0,01–2800 μm; Seco: 0,1–2800 μm

Especificaciones principales — General

• Modelo: Winner2309B
• Principio: Dispersión láser (Mie & Fraunhofer)
• Disposición de detectores: arreglo logarítmico; ángulo de prueba 0,015°–145°
• Canales: 108
• Tiempo de prueba: desde 10 s
• Frecuencia de muestreo: hasta 10 kHz
• Dimensiones (unidad / húmedo / seco): 870×340×380 mm / 415×280×335 mm / 260×245×295 mm
• Peso neto (unidad / húmedo / seco): 32 kg / 15 kg / 7 kg
• Modo de operación: SOP totalmente automatizado

Especificaciones principales — Óptica

• Láser principal: 639 nm, P>2 mW; Láser auxiliar: 405 nm, P>2 mW
• Fuente roja: fibra 639 nm, Max.4.0MW
• Camino óptico: Fourier inverso (plegado), cámara sellada; alineación automática
• Seguridad láser: Clase 1

Especificaciones principales — Medición y dispersión

• Inyectores de muestra: Winmodule-201 (húmedo); Winmodule-301 (seco)
• Precisión (CRM D50): Húmedo <0,5 %; Seco <1,0 %
• Repetibilidad (CRM D50): Húmedo <0,5 %; Seco <1,0 %
• Sistemas de dispersión: Ultrasonido 40 kHz/60 W (ajustable); agitación mecánica 0–3000 rpm; circulación 1–8 L/min, 120 W; dispersión seca turbulenta con alimentación automática
• Volumen del tanque de muestra: 600 ml

Software e informes

• Modos de análisis: distribución libre, R-R, log-normal y otros modelos estadísticos
• Comparación estadística: comparación multi-lote y series temporales
• Salidas personalizadas: cualquier D1–D100, porcentajes acumulados y rangos
• Exportación de datos: Word, Excel, BMP, TXT, PDF
• Flujos en un clic: secuencias automatizadas para modos húmedo y seco (aspiración, eliminación de burbujas, dispersión, prueba, limpieza, procesamiento)
• Idiomas de interfaz: chino e inglés (otros idiomas bajo petición); GMP opcional

Ventajas

• Alineación automática de la trayectoria óptica con ajuste micrométrico para mediciones estables y reproducibles
• Módulos modulares de dispersión húmeda y seca para configuración flexible según el tipo de muestra
• Dispersión y circulación automatizadas que reducen la sedimentación y el mantenimiento
• Software con ajuste libre y análisis multimodal que permite alta resolución por debajo de 2 μm
• Diseño óptico patentado Fourier inverso (plegado) que amplía el ángulo de medida a 0,015°–145° y protege el camino óptico del polvo

Aplicaciones

• Medición de tamaño de partículas en polvos, suspensiones y emulsiones para química, farmacéutica, cemento, recubrimientos, alimentación, pesticidas, electrónica, materiales de baterías, metalurgia, cerámica, materiales de construcción, cosmética, abrasivos y control de calidad asociado

Características / especificaciones técnicas

• Modelo: Winner2309B
• Rango de medición: Húmedo 0,01–2800 μm; Seco 0,1–2800 μm
• Principio: Dispersión Mie & Fraunhofer
• Detector: arreglo logarítmico, ángulo de prueba 0,015°–145°
• Canales: 108
• Tiempo de prueba: desde 10 s
• Frecuencia de muestreo: hasta 10 kHz
• Fuente roja: fibra 639 nm, Max.4.0MW
• Láser principal: 639 nm, P>2 mW; Láser auxiliar: 405 nm, P>2 mW
• Camino óptico: Fourier inverso (plegado); alineación automática; seguridad láser Clase 1
• Sistemas de dispersión: Ultrasonido (40 kHz, 60 W), agitación mecánica (0–3000 rpm), circulación (1–8 L/min, 120 W), dispersión seca turbulenta
• Inyectores: Winmodule-201 (húmedo), Winmodule-301 (seco)
• Volumen del tanque: 600 ml
• Precisión / Repetibilidad: Húmedo <0,5 %; Seco <1,0 % (CRM D50)
• Dimensiones: Unidad principal 870×340×380 mm; Módulo húmedo 415×280×335 mm; Módulo seco 260×245×295 mm
• Peso: Unidad principal 32 kg; Módulo húmedo 15 kg; Módulo seco 7 kg
• Operación: SOP totalmente automatizado; medición húmeda y seca con un clic
• Software: análisis multimodal, salidas personalizadas D1–D100, informes Word/Excel/BMP/TXT/PDF
• Idiomas interfaz: chino e inglés (otras opciones)
• GMP: opcional
