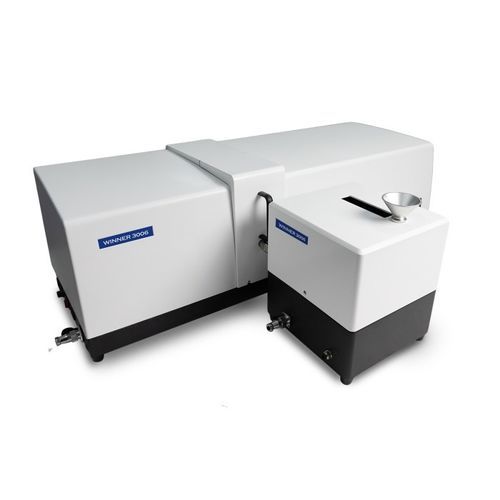

Granulómetro óptico Winner3006

láserpor difracción láserpara la industria farmacéutica

Resumen del producto
Winner3006 es un analizador láser universal de tamaño de partículas por dispersión seca, diseñado para la medición precisa del tamaño de partículas en muestras de polvo seco. Se basa en la teoría de dispersión de Mie, utiliza un camino óptico convergente de transformada de Fourier (óptica plegada), una fuente láser de alto rendimiento (λ = 639 nm, P > 2 mW) y un anillo fotodetector de alta sensibilidad para garantizar precisión y repetibilidad. Emplea aire como medio de dispersión y un dispositivo de dispersión turbulento patentado junto con un alimentador de alta precisión, bomba de pulverización para polvo y fuente de gas silenciosa y libre de aceite para lograr una dispersión completa de las muestras.

Características principales

• Sistema universal de dispersión seca con tecnología turbulenta patentada para una separación completa de partículas.
• Operación SOP automatizada con un solo clic: eliminación de polvo automática, suministro de aire, alimentación, pruebas y procesamiento de datos.
• Fuente láser de alto rendimiento (λ = 639 nm, P > 2 mW) con seguridad láser Clase 1.
• Camino óptico convergente de transformada de Fourier y disposición de detectores de gran ángulo para recoger la dispersión en todo el rango de medida.
• Sistema de alineación automática del banco óptico (alineación 3D mediante motores paso a paso híbridos precisos) para estabilidad del camino óptico.
• Técnicas de ajuste libre para representar con precisión la distribución real de partículas.
• Adquisición de datos a alta velocidad (hasta 10 kHz) y tiempos de prueba rápidos (desde 10 segundos).

Aplicaciones
Winner3006 es aplicable en cemento, cerámica, farmacéutica, colorantes y pigmentos, cargas, productos químicos, catalizadores, polvo de carbón, aditivos, pesticidas, explosivos, grafito, materiales fotográficos, combustibles, polvos metálicos y no metálicos, carbonato de calcio, caolín y otras industrias de polvos. Es especialmente adecuado para materiales que reaccionan o cambian en líquido, hierbas, materiales magnéticos y polvos con amplias distribuciones o tamaños mayores.

Especificaciones principales
General
Nombre del modelo: Winner3006
Principio: Dispersión de Mie
Velocidad de prueba: Mínimo 10 segundos
Índice de refracción: Selección de usuario en un amplio rango
Frecuencia de muestreo: Hasta 10 kHz
Dimensiones exteriores: Unidad principal 1030×450×325 mm; Módulo seco 260×245×295 mm
Peso neto: Unidad principal 33 kg; Módulo seco 7 kg
Modo de funcionamiento: SOP totalmente automatizado, operación con un clic

Tamaño de medida
Rango de medida: 0,1–600 μm
Número de canales: 49
Error de exactitud: ≤1,0 % (CRM D50)
Error de repetibilidad: ≤1,0 % (CRM D50)
Dispersión: Dispersión turbulenta seca, introducción automática de muestras y prueba con un clic

Óptica
Fuente de luz: Láser λ = 639 nm, P > 2 mW
Sistema de alineación del banco óptico: Alineación automática 3D
Camino óptico: Transformada de Fourier convergente (óptica plegada)
Seguridad láser: Clase 1

Funciones del software
Modos de análisis: Distribución libre, distribución R-R, log-normal y otros modelos estadísticos
Comparación estadística: Comparación entre lotes o etapas de proceso en múltiples resultados
Procesamiento de datos: Análisis estadístico inteligente para obtener resultados representativos
Análisis personalizado: Tamaños característicos D1–D100, porcentajes acumulados y rangos según normas industriales
Salida: Valores característicos, distribuciones diferenciales y acumuladas, histogramas/curvas y exportación de datos
Informe: Exportable a Word, Excel, imagen (BMP), texto (TXT) y PDF
Operación con un clic: Recolección de polvo, suministro de aire, alimentación, prueba y procesamiento automático de datos
Idiomas de interfaz: Chino e inglés (otros idiomas disponibles bajo petición)
GMP: Opcional

Ventajas y patentes

• Sistema operativo inteligente que permite pruebas con un solo clic para una mayor repetibilidad.
• Dispersión turbulenta patentada y efecto de cizallamiento Normalshock con núcleo de dispersión cerámico resistente al desgaste para larga vida y resultados estables.
• Alineación automática del banco óptico mediante motores paso a paso híbridos para posicionamiento a nivel micrón.
• Diseño óptico convergente de transformada de Fourier y detectores multi-ángulo para recolección exhaustiva de la dispersión.
• Tecnologías protegidas que incluyen cuvette sellada para análisis en seco, aplicación de doble haz láser y diseño de bomba de dispersión de polvo.

Especificaciones técnicas

• Nombre del modelo: Winner3006
• Rango de medida: 0,1–600 μm
• Principio: Dispersión de Mie
• Número de canales: 49
• Velocidad de prueba: Mínimo 10 segundos
• Frecuencia de muestreo: Hasta 10 kHz
• Error de exactitud: ≤1,0 % (CRM D50)
• Error de repetibilidad: ≤1,0 % (CRM D50)
• Método de dispersión: Dispersión seca turbulenta con introducción automática de muestras
• Fuente de luz: Láser λ = 639 nm, P > 2 mW (Clase 1)
• Camino óptico: Transformada de Fourier convergente (óptica plegada)
• Alineación del banco óptico: Automática 3D precisa
• Dimensiones exteriores: Unidad principal 1030×450×325 mm; Módulo seco 260×245×295 mm
• Peso neto: Unidad principal 33 kg; Módulo seco 7 kg
• Modo de operación: SOP totalmente automatizado, operación con un clic
• Salidas de software: Distribuciones diferenciales y acumuladas, tamaños característicos D1–D100, informes exportables (Word, Excel, PDF, BMP, TXT)
