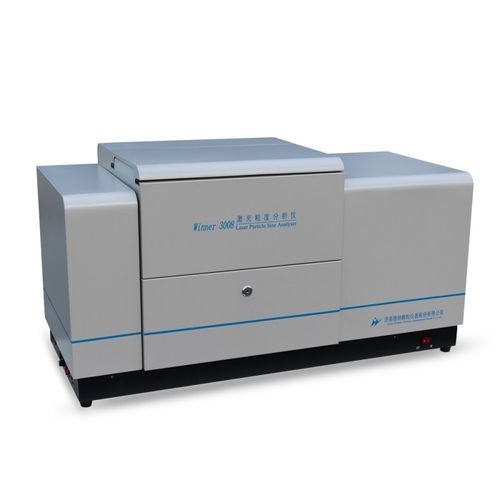

Granulómetro por difracción láser Winner3008A

por difracción láserláserpara la investigación

Resumen
Winner3008A es un analizador láser de tamaño de partículas con unidad de dispersión en seco, que ofrece modos de operación manual y totalmente automático. Basado en la dispersión Mie y una trayectoria óptica de transformada de Fourier con luz convergente, incorpora un láser de alto rendimiento y una matriz de fotodetectores anulares sensibles para garantizar buena repetibilidad y precisión. El equipo dispersa las muestras en aire comprimido mediante un método patentado de dispersión turbulenta, alimentador de alta precisión y bomba pulverizadora de polvo patentada, con fuente de gas silenciosa y sin aceite para asegurar una dispersión completa de polvos secos, incluidos los sensibles a líquidos.

Características clave

• Modos de operación seleccionables: totalmente automático o manual.
• Tecnología de dispersión por turbulencia en seco patentada para una dispersión completa.
• Dispersión Mie con trayectoria óptica de transformada de Fourier para mediciones precisas en amplio rango.
• Láser semiconductor rojo de alto rendimiento (639 nm) y láser auxiliar verde opcional (405 nm).
• Matriz de detectores espaciada logarítmicamente cubriendo 0,015°–145° para recolección completa de la luz dispersada.
• Fuente de gas silenciosa sin aceite, dispositivo de alimentación de precisión y bomba pulverizadora patentada.
• Alineación automática del banco óptico con precisión de hasta 0,2 μm.
• Flujo de trabajo de un clic: aspiración de polvo, suministro de aire, alimentación, ensayo y procesamiento de datos.

Especificaciones principales (general)
Modelo: Winner3008A
Principio: dispersión Mie
Disposición de detectores: matriz con espaciado logarítmico, ángulos 0,015°–145°
Modo de operación: totalmente automático / manual
Velocidad de prueba completa: <1 min; intervalo de resultados: 500 ms
Dimensiones exteriores: 1040 × 440 × 540 mm
Peso neto: 58 kg

Tamaño de medida
Rango de medición: 0,1–2000 μm
Número de canales: 106
Error de precisión: ≤1,0% (CRM D50)
Error de repetibilidad: ≤1,0% (CRM D50)
Dispersión: dispersión seca por turbulencia patentada y técnica de cizallado por onda de choque normal
Velocidad de alimentación: ajustable (perilla de velocidad variable)
Medio de dispersión: aire comprimido, 0–6 bar

Óptica
Fuente de luz: láser semiconductor rojo (λ = 639 nm, P > 3,0 mW); láser verde auxiliar opcional (λ = 405 nm, P > 2,0 mW)
Alineación del banco óptico: totalmente automática, precisión hasta 0,2 μm
Trayectoria óptica: transformada de Fourier con luz convergente
Longitud focal efectiva: 500 mm
Seguridad láser: Clase 1

Funciones de software

• Modos de análisis: distribución libre, distribución R-R, log-normal y modelos estadísticos.
• Comparación estadística entre lotes, etapas de proceso o momentos temporales.
• Procesamiento inteligente de datos para obtener resultados representativos.
• Salidas personalizadas para cualquier valor D1–D100 y porcentajes acumulados por umbrales o rangos.
• Salidas: tamaños típicos, distribuciones diferenciales y acumuladas, histogramas y curvas.
• Exportación de informes: Word, Excel, BMP, TXT, PDF.
• Operación automática en un clic para flujo de ensayo integrado.
• Idiomas de interfaz: chino e inglés; otros idiomas disponibles bajo pedido.
• Opción GMP disponible.

Ventajas

• Operación flexible: modos manual y totalmente automático adecuados para laboratorio y producción.
• Sistema de dispersión científico con turbulencia patentada y cizallado por onda de choque para una dispersión suficiente; componentes cerámicos resistentes al desgaste para mayor vida útil.
• Alineación óptica automática con precisión micrométrica para mantener la trayectoria óptica óptima.
• Diseño óptico avanzado y detección multiángulo para recoger eficazmente la luz dispersada y garantizar precisión y fiabilidad.
• Informes precisos: soporta D10, D50, D90 y análisis personalizables D0–D100.
• Técnica de ajuste libre y adquisición de datos a alta velocidad combinadas con estadísticas inteligentes para resultados repetibles.

Aplicaciones

• Adecuado para cemento, cerámica, farmacéutica, pigmentos/colorantes, rellenos, productos químicos, catalizadores, polvos de soldadura/braze, polvos y partículas, aditivos, pesticidas, explosivos, grafito, materiales fotosensibles, combustibles, polvos metálicos y no metálicos, carbonato de calcio, caolín, café y otros materiales en polvo.
• Especialmente aplicable a polvos que reaccionan con líquidos o cambian de forma o propiedades en medios líquidos (por ejemplo, ciertos extractos herbales, materiales magnéticos).

Tecnología patentada

• Diseño del banco óptico: patente ZL 2014 2 0378380.8.
• Sistema de alineación óptica tridimensional: patente ZL 2013 2 0835882.4.
• Aplicación del principio de dispersión Mie: patente ZL 2013 2 0812021.4.
• Cubeta de muestra sellada para analizador seco: patente ZL.2011 2 0267646.8.
• Aplicación de haz láser doble ortogonal: patente ZL 2007 2 0025702.0.
• Diseño de bomba de dispersión de polvo: patente ZL 2007 2 0018648.7.
• Instalación de circulación húmeda: patente ZL2010 2 0593526.2.

Especificaciones técnicas

• Modelo: Winner3008A
• Rango de medición: 0,1–2000 μm
• Principio: dispersión Mie
• Disposición de detectores: espaciado logarítmico, 0,015°–145°
• Número de canales: 106
• Error de precisión: ≤1,0% (CRM D50)
• Error de repetibilidad: ≤1,0% (CRM D50)
• Modo de operación: totalmente automático / manual
• Velocidad de prueba completa: <1 min; intervalo de resultado: 500 ms
• Método de dispersión: dispersión seca por turbulencia patentada, cizallado por onda de choque normal
• Velocidad de alimentación: ajustable
• Medio de dispersión: aire comprimido 0–6 bar
• Fuente de luz: rojo 639 nm (>3,0 mW); opción 405 nm (>2,0 mW)
• Trayectoria óptica: transformada de Fourier en luz convergente
• Longitud focal efectiva: 500 mm
• Precisión de alineación del banco óptico: hasta 0,2 μm
• Seguridad láser: Clase 1
• Dimensiones: 1040 × 440 × 540 mm
• Peso neto: 58 kg
• Salidas de software: distribuciones diferenciales y acumuladas, histogramas/curvas, tamaños típicos, D0–D100 personalizables
• Formatos de informe: Word, Excel, BMP, TXT, PDF
• Operación automática en un clic: automatización del flujo de trabajo
• Idiomas de interfaz: chino e inglés (otros disponibles)
• GMP: opcional
