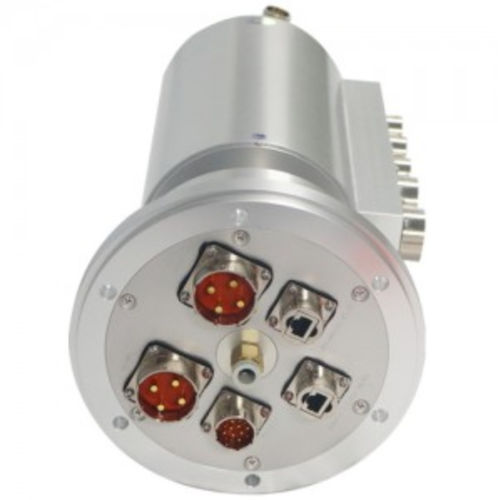

Anillo colector eléctrico DHS150-34-1Q

híbridogaspara aplicaciones industriales

Descripción breve
Anillo deslizante híbrido gas-eléctrico para la transmisión simultánea de gases y circuitos eléctricos. El modelo DHS150-34-1Q tiene un diámetro exterior de 150 mm, 34 circuitos eléctricos (10 comunicación + 24 potencia) y un anillo de gas externo de 1 canal (orificio Ø8, tubo de aire Ø exterior 10). Codificador incremental en un extremo para detección de desplazamiento angular y velocidad (desmontable).

Parámetros principales (tabla)
DHS150-34-1Q

• Número de circuitos: 34
• Temperatura de trabajo: -40°C ~ +65°C
• Corriente nominal: personalizable (hasta 45 A por línea de potencia típico)
• Humedad de trabajo: ≤70%
• Tensión nominal: 0 ~ 240 VAC/VDC
• Nivel de protección: IP65
• Resistencia de aislamiento: ≥1000 MΩ @ 500 VDC
• Resistencia dieléctrica: 1500 VAC @50Hz, 60s, 2mA
• Material de carcasa: aleación de aluminio
• Material de contacto eléctrico: metal precioso
• Variación de resistencia dinámica: ≤10 mΩ (hoja técnica)
• Conductor: cable flexible trenzado estañado, aislado en Teflón coloreado; longitud 500 mm + 20 mm
• Velocidad de giro: 0 ~ 600 rpm

Características

• Rotación continua 360° con transmisión simultánea de gas, potencia y señales.
• Configuraciones de canales de gas flexibles (1/2/3/4/5/6/8/10/12/16/24) y tamaños de tubería personalizables.
• Soporta 1–128 líneas de potencia o señal; corriente y tensión configurables según requerimiento.
• Interfaces de gas estándar: G1/8" y G3/8"; otras roscas disponibles bajo pedido.
• Medios compatibles: aire comprimido, vacío, aceite hidráulico, agua, agua caliente, refrigerante, vapor; opciones de alta velocidad/alta presión disponibles.

Aplicaciones típicas

• Automatización y robótica: brazos robóticos, líneas de producción automatizadas, máquinas-herramienta CNC.
• Equipos médicos: instrumentos de precisión y plataformas rotativas médicas.
• Offshore y equipos pesados: grúas, dragas y sistemas rotativos submarinos.
• Aeroespacial y seguimiento solar: plataformas rotativas y equipos de prueba de motores.

Nuestra ventaja

• Empresa: más de 20 años en I+D de anillos deslizantes y juntas rotativas, con patentes técnicas.
• Producto: laboratorio de ensayo propio, precisión de rotación, rendimiento eléctrico estable; contactos en metal precioso y recubrimientos avanzados para bajo par y larga vida.
• Postventa: garantía de 12 meses por defectos de fabricación; documentación técnica y soporte de formación disponibles.

Especificaciones técnicas

• Modelo: DHS150-34-1Q
• Diámetro exterior: 150 mm
• Canales eléctricos: 34 (10 comunicación + 24 potencia)
• Corriente máxima (por línea de potencia): hasta 45 A (típico, personalizable)
• Anillo de gas externo: orificio Ø8; tubo de aire Ø ext. 10; presión máx. 0,8 MPa
• Codificador: codificador incremental montado en un extremo (desmontable)
• Temperatura de trabajo: -40°C ~ +65°C
• Humedad de trabajo: ≤70%
• Tensión nominal: 0 ~ 240 VAC/VDC
• Nivel de protección: IP65
• Resistencia de aislamiento: ≥1000 MΩ @ 500 VDC
• Resistencia dieléctrica: 1500 VAC @50Hz, 60s, 2mA
• Material de contacto eléctrico: metal precioso
• Variación de resistencia dinámica: ≤10 mΩ (según indicado)
• Conductor: cables Teflón aislados de colores y estañados; longitud 500 mm + 20 mm
• Velocidad de rotación: 0 ~ 600 rpm
