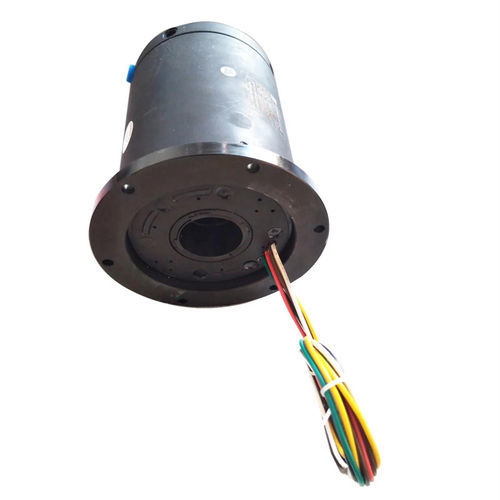

Racor giratorio para aire DHK035-6-2Q

industrialpara mesa rotativapara robots

Descripción del producto
El anillo colector neumático Ingiant DHK035-6-2Q integra circuitos eléctricos (potencia/señal) con pasos neumáticos/hidráulicos para rotación continua de 360°. El equipo presenta un diseño compacto con orificio pasante para montaje en eje y admite estándares y redes como Ethernet, EtherCAT, Profibus, Profinet, CANbus y DeviceNet. Opciones clave (número de circuitos, material de carcasa, grado IP, velocidad de rotación, longitud de cable, tipo de conector, cables especiales, protección contra niebla salina, rango de temperatura) son configurables. La carcasa puede montarse invertida.

Aplicaciones típicas

• Maquinaria industrial: centros de mecanizado, mesas indexadas rotativas
• Equipos pesados: torretas, carretes de cable, bancos de prueba
• Máquinas de envasado y paletizado, equipos de proceso
• Sensores rotativos, circuitos de iluminación de emergencia, articulaciones robóticas
• Sistemas de exposición/visualización, equipos médicos con conexiones giratorias

Características

• Referencia: DHK035-6-2Q
• Diámetro interior: 35 mm
• Diámetro exterior: 99 mm
• Peso: 1,25 kg
• Construcción: orificio pasante para instalación en eje
• Material de contacto eléctrico: Oro-Oro, Plata-Plata, Cepillo de fibra – Anillo
• Velocidad de trabajo: 0–300 RPM
• Corriente nominal: 2 A por canal
• Tensión nominal: 0–480 V (personalizable)
• Canales: 2 canales neumáticos, 6 canales de señal (configurables)
• Conector: cables salientes y terminales (opciones de conectores a medida)
• Soporta transmisión continua de energía y señales con métodos de instalación personalizados

Descripción / Fabricante
Ingiant es un fabricante especializado en anillos colectores personalizados con equipos de ingeniería, control de calidad y producción. El anillo colector está diseñado para transferir potencia, señales o datos a través de interfaces giratorias, permitiendo que una sección interior giratoria opere de forma independiente de la exterior, útil para montar motores o sensores sin enredos de cable.
Funciones

• Opciones de protección IP desde IP51 hasta IP65 para entornos con humedad o exposición al agua
• Diseñado para la transmisión de señales de precisión, potencia eléctrica y datos con requisitos de mantenimiento reducidos

Tipos de señal personalizados

• Control de electroválvulas
• Conexiones PLC
• RS485 / RS232 / RS422
• Termopar
• Líneas de sensores
• Señales de pulso
• Encoder
• Sistemas servo
• CANbus
• Profibus
• CC-Link
• USB 2.0
• Ethernet / Gigabit Ethernet
• Vídeo
• Audio/voz

Ventajas

• Diseño compacto para instalaciones con espacio limitado
• Transmisión precisa de señales
• Bajo mantenimiento
• Bajo ruido eléctrico
• Bajo par de fricción
• Larga vida útil

Especificaciones técnicas

• Referencia: DHK035-6-2Q
• Diámetro interior: 35 mm
• Diámetro exterior: 99 mm
• Peso: 1,25 kg
• Construcción: orificio pasante, instalación en eje
• Materiales de contacto eléctrico: Oro-Oro, Plata-Plata, Cepillo de fibra – Anillo
• Velocidad de funcionamiento: 0–300 RPM
• Corriente: 2 A por canal
• Tensión: 0–480 V (personalizable)
• Canales: 2 canales neumáticos, 6 canales de señal (personalizables)
• Conector: cables salientes y terminales
