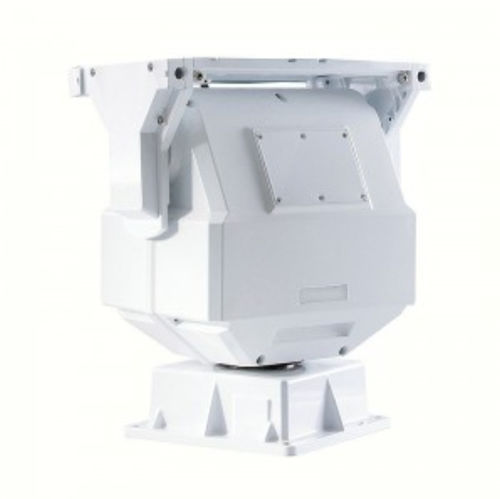

Gimbal 2 ejes YJT-EFPTZDU3100-S

para sensorde alta precisiónde alto rendimiento y cargas fuertes

Descripción del producto
El YJT-EFPTZDU3100-S es una cabeza pan-tilt de alto rendimiento y uso intensivo, diseñada para posicionamiento preciso en vigilancia industrial, automatización y aplicaciones de teledetección. Soporta cargas superiores montadas de hasta 100 kg y ofrece movimiento estable y suave en entornos exigentes.

Características del producto

• Capacidad de carga ≤100 kg; función de retroalimentación de datos opcional.
• Modo de ahorro de energía soportado para reducir consumo cuando el pan-tilt está parado.
• Función de memoria sin alimentación con precisión de repetición de ±0,1°.
• Diseño de software de aceleración/desaceleración combinado con diseño estructural para arranques y frenadas suaves.
• Rotación horizontal continua 0°~360°; rango vertical -45°~45°; velocidades hasta 15°/s (horizontal) y 3°/s (vertical).
• Carcasa de aleación de aluminio inyectada de alta resistencia y transmisión por tornillo sin fin de bronce de micro juego que permite auto-bloqueo sin alimentación.

Recomendado para

• Sistemas de seguridad y vigilancia industriales
• Plataformas de cámaras de gran tamaño
• Equipos de teledetección y medición
• Aplicaciones militares y aeroespaciales
• Automatización y monitorización en entornos hostiles

Especificación
Modelo: YJT-EFPTZDU3100-S
Capacidad de carga: ≤100 kg
Método de montaje: Montaje superior (Top Mount)
Modo de transmisión: Tornillo sin fin (Worm Gear Drive)
Rango pan: 0°~360° Rotación continua
Rango tilt: -45°~45°
Velocidad pan: 0,01~15°/s
Velocidad tilt: 0,01~3°/s
Precisión de repetición: ±0,1° respecto al origen 0°
Preajustes: ≤200
Patrulla: Soportado
Modo de escaneo: Patrulla
Interfaz de comunicación: RS485 (RS422 o RS232 opcional)
Protocolo de comunicación: Pelco_D
Baud Rate: 9600
Código de dirección: 1
Cableado inferior: DC24V ×1, RS485 ×1, RJ45 ×1, Masa ×1; otros cables personalizables
Cableado superior: DC24V ×1, DC12V ×1, RS485 ×1, RJ45 ×1, Masa ×1; otros cables personalizables
Retroalimentación de datos: Soporta consulta de ángulo de acimut (retroalimentación en tiempo real / RS422 personalizable)
Alimentación: DC24V ±10%; ≤115W
Temperatura de funcionamiento: -35°C ~ +65°C
Humedad de funcionamiento: <90%RH
Protección contra rayos: Soporta protección contra descargas a nivel de equipo
Grado de protección: IP66 (estándar); tratamiento anti-niebla salina opcional
Peso neto: ≈21 kg
Dimensiones: L×A×H: 340 mm × 206 mm × 390 mm

Características / Especificaciones técnicas

• Modelo: YJT-EFPTZDU3100-S
• Capacidad de carga: ≤100 kg
• Método de montaje: Montaje superior
• Modo de transmisión: Tornillo sin fin
• Rango pan: 0°~360° rotación continua
• Rango tilt: -45°~45°
• Velocidad pan: 0,01~15°/s
• Velocidad tilt: 0,01~3°/s
• Precisión de repetición: ±0,1°
• Preajustes: ≤200
• Patrulla: Soportado
• Interfaz de comunicación: RS485 (RS422/RS232 opcional)
• Protocolo de comunicación: Pelco_D
• Baud Rate: 9600
• Alimentación: DC24V ±10%; ≤115W
• Temperatura de funcionamiento: -35°C ~ +65°C
• Humedad de funcionamiento: <90%RH
• Grado de protección: IP66 (estándar)
• Peso neto: ≈21 kg
• Dimensiones: 340 mm × 206 mm × 390 mm
