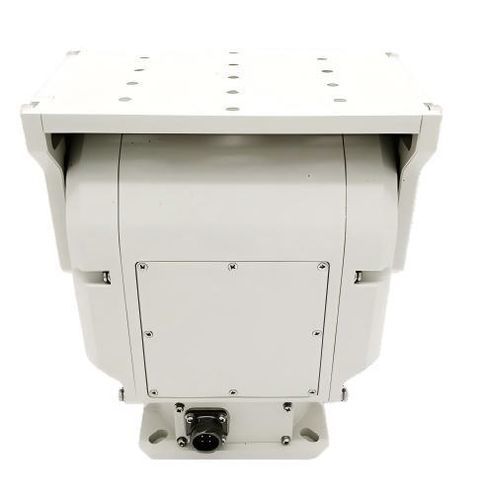

Gimbal 2 ejes YZ-W006YT

para colector de anillopara cámaramotorizado

Descripción breve
Cabezal pan-tilt de doble eje YZ-W006YT. Carga útil base 6 kg; variantes modulares disponibles hasta 120 kg. Paneo continuo 360°, inclinación ±90°; protección IP66; accionamiento por tornillo sin fin con bloqueo cuando se corta la alimentación. Interfaces y protocolos configurables para plataformas de vigilancia y sensores industriales.

• Capacidad máxima de carga: 6 kg (base)
• Precisión de posicionamiento: ±0,1°
• Carcasa: aleación de aluminio de alta resistencia
• Transmisión: tornillo sin fin con bloqueo en apagado (otras transmisiones opcionales)
• Protección: IP66 estándar (ampliable a IP67)

Características clave

• Rango de carga: 6–120 kg; centro de gravedad y orientación de montaje configurables (superior/lateral)
• Pan: continuo 0–360°; Tilt: -90° a +90° (versiones con ángulo limitado disponibles)
• Opciones de accionamiento: tornillo sin fin, paso a paso, brushless — el tornillo sin fin ofrece bloqueo sin alimentación
• Repetibilidad / precisión: ±0,1° o mejor
• Velocidad: pan 0,01–30°/s, tilt 0,01–15°/s (programable según carga/aplicación)
• Control: RS422/RS485/RS232, Ethernet; soporta Pelco-D/P, Modbus-RTU y protocolos personalizados
• Alimentación: DC24V / DC48V / AC220V opcionales
• Condiciones ambientales: IP66 estándar, IP67 opcional; rango de funcionamiento -40°C a +70°C con opciones de calefacción/desempañado
• Integración: presets, auto-cruise/scan, retroalimentación de ángulo; slip-ring / RF opcional; paso de cables superior/inferior para alimentación, Ethernet Gigabit, CAN y RF

Aplicaciones típicas
Cámaras PTZ de largo alcance, imagen térmica y visible combinada, telémetros láser, sistemas de vigilancia por radar, rotadores de antena, mesas de prueba y otras plataformas de sensores o instrumentación.

Especificaciones técnicas

• Modelo: YZ-W006YT
• Carga máxima: 6 kg (base)
• Variantes de carga disponibles: 6–120 kg
• Recorrido pan: continuo 0–360°
• Recorrido tilt: estándar -90° a +90° (opciones de ángulo limitado disponibles)
• Precisión / repetibilidad: ±0,1° o mejor
• Opciones de accionamiento: tornillo sin fin, motor paso a paso, motor brushless
• Velocidad pan: 0,01–30°/s (programable)
• Velocidad tilt: 0,01–15°/s (programable)
• Interfaces de control: RS422, RS485, RS232, Ethernet
• Protocolos compatibles: Pelco-D/P, Modbus-RTU, protocolos personalizados
• Alimentación: DC24V, DC48V, AC220V (opciones)
• Grado de protección: IP66 estándar (IP67 opcional)
• Temperatura de funcionamiento: -40°C a +70°C (con opciones de calefacción/desempañado)
• Carcasa: aleación de aluminio de alta resistencia con rodamientos sellados y recubrimiento anticorrosión
• Integraciones opcionales: slip-ring / RF, paso de cables superior/inferior para alimentación, Ethernet Gigabit, CAN y RF
• Funciones opcionales: presets, auto-cruise, auto-scan, retroalimentación de ángulo
