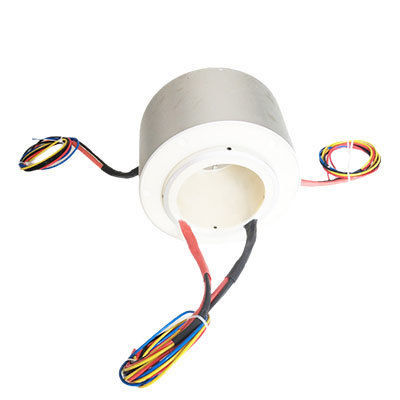

Anillo colector eléctrico DHK100

eje pasantepara enrollacablepara aerogenerador

Breve descripción

• Ingiant serie DHK100 diámetro exterior 190 mm y diámetro interno 100 mm
• Tensión nominal 0–240 VAC/VDC
• Velocidad de trabajo 0–600 rpm
• Temperatura de trabajo -40°C ~ +65°C
• Nivel de protección IP54

Detalle del producto
La serie Ingiant DHK100, diámetro exterior 190 mm y diámetro interior 100 mm, es un anillo colector de paso integral de precisión con 1–120 canales. Admite transmisión mixta de señales y potencia y puede personalizarse en número de circuitos y en corriente/tensión según los modelos estándar.

Aplicaciones típicas

• Diversos radares
• Equipos de seguridad
• Equipos de entretenimiento
• Diversos robots y manipuladores
• Aerostatos
• Equipos eólicos
• Máquinas sopladoras de botellas
• Máquinas de inspección de luz
• Platos giratorios y escenarios giratorios
• Equipos de ocio
• Equipos VR y 3D virtual
• Antenas satelitales montadas en vehículos
• Cables satelitales montados en buques
• Enrolladores de cable
• Equipos de limpieza de ventanas
• Pantallas giratorias y restaurantes giratorios
• Maquinaria eléctrica de ingeniería
• Últimos equipos de simulación VR

Descripción del nombre del producto

• (1) Tipo de producto: DH — anillo colector eléctrico
• (2) Método de instalación: K — orificio pasante
• (3) Diámetro del orificio pasante del producto: 100 mm
• (4) Circuitos totales: variantes por ejemplo 48 circuitos (el producto admite de 1 a 120 canales)
• (5) La corriente nominal se indica cuando procede; distintos circuitos pueden soportar diferentes corrientes nominales
• (6) Número de identificación: se puede añadir un sufijo de identificación (p. ej. -002, -003) para distinguir diferentes especificaciones del mismo modelo

Parámetros técnicos (resumen)
Tabla de grados de producto:
General — Velocidad de trabajo: 0 ~ 200 rpm; Vida útil: 20 millones de revoluciones
Industrial — Velocidad de trabajo: 300 ~ 1000 rpm; Vida útil: 60 millones de revoluciones

Técnico eléctrico / técnico mecánico:
Número de anillos: Personalizable
Temperatura de trabajo: -40°C ~ +65°C
Corriente nominal: 2A, 5A, 10A, 15A, 20A (opciones estándar; corrientes mayores mediante conductores en paralelo)
Humedad de trabajo: ≤70%
Tensión nominal: 0 ~ 240 VAC/VDC
Nivel de protección: IP54
Resistencia de aislamiento: ≥1000 MΩ @ 500 VDC
Resistencia dieléctrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
Variación de resistencia dinámica: ≤10 mΩ
Material de la carcasa: Aleación de aluminio
Material de contacto eléctrico: Metales preciosos
Especificación de cables: Teflón coloreado
Velocidad de trabajo: 0-600 rpm (típico para esta serie de modelos)
Longitud de los cables: 500 mm +20 mm (estándar)

Especificación de cables (resumen)
Corriente nominal ≤2A — AWG26, conductor ≈0,15 mm², colores: rojo, amarillo, negro, azul, verde, blanco, marrón, gris, naranja, morado, rojo claro, transparente; diámetro ≈Ø1mm
Corriente nominal 3A — AWG24, conductor ≈0,2 mm², colores variados; diámetro ≈Ø1,3mm
Corriente nominal 5A — AWG22, conductor ≈0,35 mm², colores variados; diámetro ≈Ø1,3mm
Corriente nominal 6A — AWG20, conductor ≈0,5 mm², colores: rojo, amarillo; diámetro ≈Ø1,4mm
Corriente nominal 8A — AWG18, conductor ≈0,75 mm², opciones multicolores; diámetro ≈Ø1,6mm
Corriente nominal 10A — AWG16, conductor ≈1,5 mm², colores típicos: rojo, amarillo, negro, marrón, verde, blanco; diámetro ≈Ø2,0mm
Corriente nominal 15A — AWG14, conductor ≈2,0 mm²; diámetro ≈Ø2,3mm
Corriente nominal 20A — AWG14, conductor ≈2,5 mm²; diámetro ≈Ø2,3mm
Corriente nominal 25A — AWG12, conductor ≈3,0 mm²; diámetro ≈Ø3,2mm
Corriente nominal 30A — AWG10, conductor ≈6,0 mm²; diámetro ≈Ø4,2mm
Para >30A — usar múltiples AWG12 o múltiples AWG10 en paralelo

Características / especificaciones técnicas

• Diámetro exterior: 190 mm
• Diámetro del orificio interior: 100 mm
• Canales: 1–120 (personalizable)
• Tensión nominal: 0–240 VAC/VDC
• Corrientes nominales (estándar): 2A, 5A, 10A, 15A, 20A (mayores por conductores en paralelo)
• Velocidad de trabajo (típica): 0–600 rpm
• Rango de temperatura de funcionamiento: -40°C a +65°C
• Nivel de protección: IP54
• Material de la carcasa: Aleación de aluminio
• Material de contacto eléctrico: Metales preciosos
• Variación de la resistencia dinámica: ≤10 mΩ
• Resistencia de aislamiento: ≥1000 MΩ @ 500 VDC
• Resistencia dieléctrica: 1500 VAC @ 50 Hz, 60 s
• Longitud estándar de los cables: 500 mm +20 mm
