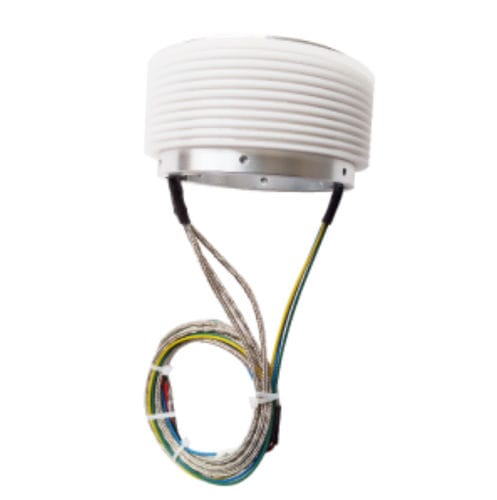

Anillo colector eléctrico DHK060-10-002

con centro huecode eje huecode subconjuntos

Descripción breve
Los anillos colectores pasantes DHK060-10-002 son de diseño de orificio pasante (K) con 10 circuitos. Cada circuito está calificado entre 2 y 10 A según la configuración. Tensión máxima de trabajo: 240 V AC y 440 V DC. El rotor y el portacepillos se suministran por separado para permitir la integración directa en los sistemas del cliente. Están disponibles versiones de rotor con eje hueco y varios diámetros interiores. Se pueden suministrar versiones personalizadas que combinen potencia y señal bajo petición.

Ventajas

• Diseño extremadamente compacto adecuado para ensamblajes compactos
• Peso reducido para integración en sistemas sensibles al peso
• Diseñado para una fácil integración en instalaciones abiertas
• Dimensiones estándar para intercambiabilidad
• Procedimiento de sustitución sencillo para mantenimiento
• Reparable dentro de límites definidos
• Contactos resistentes a la corrosión
• Desgaste mínimo de los contactos en condiciones normales de uso

Aplicaciones típicas

• Motores de actuadores en sistemas de control hidráulicos o neumáticos
• Motores trifásicos con monitorización interna de velocidad
• Interruptores giratorios e interfaces de encoder en armarios de control
• Combinaciones de accionamiento y control muy compactas para drones, modelos y accionamientos con espacio limitado

Descripción del nombre del producto
(1) Tipo de producto: DH — anillo colector eléctrico
(2) Método de instalación: K — orificio pasante (through hole)
(3) Diámetro del orificio pasante: 60 mm
(4) Total de circuitos: 10 circuitos
(5) Corriente nominal: indicada por circuito; pueden especificarse diferentes corrientes nominales para diferentes circuitos
(6) Número identificador: -002 (identifica variación de especificación como longitud de cable, conector, método de instalación; variaciones posteriores: -003, -004, etc.)

Notas
El rotor y el portacepillos se suministran por separado (unidad sin carcasa) para permitir la integración completa en los conjuntos del cliente. Hay variantes de rotor con eje hueco y distintos diámetros interiores. Pueden fabricarse combinaciones personalizadas de canales de potencia y señal bajo pedido.

Características / Especificaciones técnicas

• Familia de modelos: DHK060 (anillo colector pasante)
• Designación: DHK060-10-002 (10 circuitos)
• Número de canales / circuitos: 10
• Corriente nominal por canal: 2–10 A (depende de la configuración)
• Tensión máxima de trabajo: 240 V AC; 440 V DC
• Tipo de instalación: orificio pasante (K)
• Diámetro del orificio pasante: 60 mm
• Rotor / portacepillos: suministrados por separado (unidad sin carcasa)
• Opciones de rotor disponibles: versiones con eje hueco y diferentes diámetros interiores
• Características de contacto: contactos resistentes a la corrosión, desgaste mínimo
• Mantenibilidad: sustitución sencilla, reparable dentro de límites definidos
• Personalización: posibles versiones combinadas de potencia y señal
