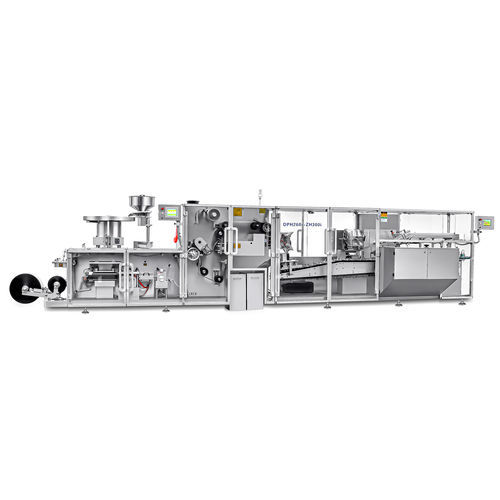

Línea de embalaje para la industria farmacéutica Blister Line BPL300

para blísterespara productos farmacéuticoscompacta

Resumen del producto
Nota: esta es una variante Classic de generación anterior. Para la línea de alta velocidad más reciente, consulte la Blister Line BPL600R.

Concepto de la línea
Esta línea de envasado compacta integra la máquina de blíster DPH260i con el cartoner ZH300i para el envasado masivo de dosis sólidas y ampollas en una ocupación inferior a 9 metros. Los módulos están conectados mecánica y electrónicamente para sincronizar transferencias y posicionamiento preciso minimizando el espacio en planta.

Características clave

• Diseño compacto con longitud de instalación total inferior a 9 m.
• Diseñada para dosis sólidas y compatible con materiales de formado habituales.
• Distribución en balcón conforme a cGMP que facilita el acceso y la limpieza.
• Brazos rotativos de recogida accionados por servomotores para transferencia precisa de blísteres.
• Arquitectura de accionamiento separada que aísla las zonas de manipulación del producto de los elementos mecánicos.
• Soporta cierres de cartón tipo tuck-in y hot-melt estándar.
• Arquitectura optimizada que simplifica los cambios de formato.
• Diseño completamente cerrado conforme a los requisitos de seguridad europeos.

Aspectos destacados de la galería

• Sistema opcional de detección de orificios para control de integridad del blíster.
• El módulo de blíster admite dos bobinas de material de formado; una bobina puede alcanzar 600 mm de diámetro para reducir la frecuencia de cambio de material.
• Empalmador (splicer) integrado para mantener la producción durante el cambio de bobina.
• La estación de formado utiliza calentamiento por contacto para reducir la temperatura de formado.
• Sistema de arrastre del material con servomotor para un avance estable y longitud de blíster ajustable libremente.
• Alimentación de cápsulas/compuestos por pistas o tubos; un cepillo limpia el exceso antes del sellado.
• Alimentador por pistas para cápsulas, comprimidos planos y oblongo (tolva, canal vibratorio, transportador vibratorio y pistas).
• Máquina de blíster con sellado rotativo y de rejilla, que incluye estación de embossing y estación de sellado rotativa.
• Dos depósitos de desperdicio suministrados para usos alternativos.
• Las tarjetas blister se troquelan transversalmente, se recogen con brazo de vacío y se transfieren al cartoner.
• Dentro del magazine, las tarjetas blister se cuentan en caída libre mediante control servo y se mantienen en posición con la banda de transferencia.
• Dispositivo plegador de prospectos para 1–4 pliegues; plegadora GUK opcional.
• Alimentador rotativo de cartones coloca los cartones en la cadena transportadora de cartones.
• Magazine largo para cartones con capacidad aproximada de 1.000 unidades.
• Indicadores digitales de posición para ajustes de formato sencillos.

Especificaciones técnicas

• Rendimiento máximo: 300 cajas/min.
• Rango de tamaño de cartón: Máx. 200 x 90 x 60 mm; Mín. 75 x 30 x 15 mm.
• Potencia máquina: 21,3 kW.
• Dimensiones máquina (L x A x H): 8800 x 2000 x 2000 mm.
• Peso máquina: 6800 kg.
• Módulos integrados: DPH260i Blister Machine + ZH300i Cartoner.
• Ocupación: diseño de línea muy compacto, longitud de instalación inferior a 9 m.
