Línea de embalaje para la industria farmacéutica Blister Line BPL150

de cápsulaspara blísteresde frascos

Descripción del producto

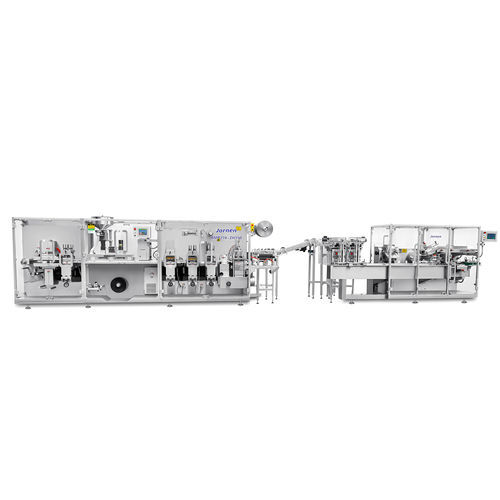

La BPL150 (Classic) es una línea de envasado de generación temprana de Jornen que integra la máquina de blíster BMP270 con la cartonadora ZH150. Diseñada para dosis sólidas y ampollas, esta línea económica es adecuada para producción multi-producto en lotes pequeños y medianos. Un enlace de transportador simplificado entre los módulos de blíster y cartonadora facilita la operación y acelera los cambios de formato, mientras que la arquitectura de accionamiento mecánico reduce la inversión y la complejidad de mantenimiento para instalaciones que buscan una solución rentable y fiable.

Características clave

• Estación de sellado tipo platina apta para diversas aplicaciones de termoformado.
• Arquitectura de blíster tipo balcón que simplifica el acceso para limpieza y mantenimiento.
• Piezas de formato plug-and-play para cambios de formato rápidos.
• Conexión de transportador simplificada para transferencias flexibles entre módulos de blíster y cartonadora.
• Cartonadora de movimiento intermitente optimizada para tiradas pequeñas.
• Diseño de cartoneado voladizo que aísla los componentes de accionamiento para facilitar el mantenimiento.
• Diseñada para configuraciones multi-producto y flujos de trabajo en lotes pequeños y medianos.
• Concepto de accionamiento mecánico que reduce la inversión inicial y simplifica el servicio.

Galería / detalles del equipo (leyendas de la galería de producto)

• Sistema de detección de microperforaciones para el control de integridad del blíster (opcional).
• Empalmador integrado de material de formado para reducir tiempos de inactividad durante cambios de bobina.
• Área de formado y sellado ampliada opcional para lotes de mayor volumen.
• Alimentador universal con dos cepillos circulares y agitadores planetarios que conducen los productos a los bolsillos del blíster sin piezas de formato dedicadas.
• El alimentador admite cápsulas, comprimidos planos, comprimidos ovalados, comprimidos tipo cápsula, comprimidos triangulares y otras formas.
• Inspección integrada con cámara a color y rechazo automático de blíster defectuosos (opcional).
• Cargador de film de cierre con mecanismo de fijación rápida y rodillos guía indexados para facilitar la colocación y el recambio del film.
• Indicadores de posición digitales para ajustes rápidos y sencillos de las estaciones durante el cambio de formato.
• Tras el corte, las tarjetas de blíster se descargan automáticamente mediante cinta transportadora.
• Brazo de vacío recoge las tarjetas de blíster y las transfiere a la cartonadora.
• Las tarjetas de blíster se cuentan en los cargadores durante la caída libre mediante un sistema servomotor y se mantienen en posición por la cinta de transferencia.
• Los prospectos se separan desde un cargador apilado con alimentación inferior, se extraen y se pliegan; plegado de 1 a 4 pliegos según demanda.
• Selector rotativo de cartones que succiona los cartones del cargador y los sitúa en la cadena transportadora de cartones.
• Dispositivo inserto que coloca las tarjetas de blíster y los prospectos en los cartones.
• Cargador de cartones de gran longitud con capacidad aproximada de 1.000 cartones.
• En la cadena transportadora, los cartones se cierran automáticamente; indicadores digitales facilitan el ajuste.
• Tras la inserción, el relieve y el cierre, los cartones se descargan automáticamente.

Especificaciones técnicas

• Composición típica de la línea: BMP270 Blister Machine + ZH150 Cartonadora (conexión mediante transportador simplificado).
• Aplicación: dosis sólidas y ampollas; apta para cápsulas, comprimidos planos, comprimidos ovalados, comprimidos triangulares y otras formas.
• Objetivo de producción: multi-producto, lotes pequeños y medianos; cartonadora de movimiento intermitente para tiradas cortas.
• Sellado: estación de sellado tipo platina; opción de área de formado/sellado ampliada para lotes masivos.
• Alimentación: alimentador universal con cepillos circulares y agitadores planetarios; alimentación sin piezas de formato para muchas formas de producto.
• Cambio de formato: piezas plug-and-play; indicadores de posición digitales para un ajuste sencillo.
• Manipulación de material: empalmador integrado de material de formado para reducir tiempo de inactividad; cargador de film de cierre con mecanismo de fijación rápida.
• Opciones de inspección y control de calidad: detección de microperforaciones; inspección integrada con cámara a color y rechazo automático (opcional).
• Transferencia e inserción: brazo de vacío transfiere tarjetas de blíster a la cartonadora; selector rotativo e inserter para la inserción de blíster + prospecto.
• Gestión de prospectos: cargador apilado con alimentación inferior y capacidad de plegado de 1 a 4 plis.
• Capacidad del cargador de cartones: aprox. 1.000 cartones.
• Diseño: disposición de cartoneado voladiza que aísla las piezas de accionamiento; accionamiento mecánico para reducir coste y facilitar mantenimiento.
