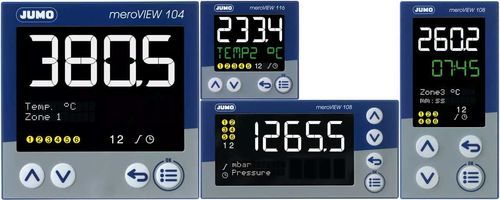

Indicador digital meroVIEW

visualizador LCDpara montaje sobre panelcon salida analógica

Resumen
El JUMO meroVIEW es un indicador digital multifunción diseñado para la supervisión y el control de procesos. La interfaz de usuario y la configuración de hardware son personalizables para mostrar y procesar las variables necesarias. El equipo admite entradas/salidas analógicas y digitales, entradas de conteo y múltiples interfaces de comunicación. También puede gestionar aplicaciones complejas mediante funciones matemáticas y lógicas y ejecutar rutinas de control mediante código ST (IEC‑61131‑3).

Puntos destacados

• Amplias opciones de interfaces y E/S modulares
• Configuración y manejo intuitivos
• Puesta en marcha rápida y sencilla

Beneficios para el cliente

• Diversos formatos para una integración óptima en el panel
• Alta flexibilidad de aplicación gracias al gran número de entradas
• Amplia oferta de salidas para diferentes tipos de actuadores
• Integración sencilla en sistemas superiores e inferiores
• Menor tiempo en puesta en marcha y operación gracias a la personalización de menús

Datos técnicos
Datos técnicos generales
Entradas: entradas analógicas y digitales; opcional: entradas analógicas, digitales y de conteo adicionales (12,5 kHz)
Salidas: 2 relés (contacto normalmente abierto); opcional: salidas analógicas, relés (NA/cambio), relés de estado sólido, salidas lógicas (0/14 V o 0/24 V) y salidas colector abierto
Formatos: 116: 48 × 48 mm; 108H: 48 × 96 mm; 108Q: 96 × 48 mm; 104: 96 × 96 mm
Interfaces: USB host, USB device (configuración); opcional: RS485 (Modbus RTU maestro/esclavo), Ethernet (Modbus TCP maestro/esclavo), dispositivo PROFINET
Pantalla: 2 pantallas LCD de 18 segmentos cada una con visualización de texto (no disponible en JUMO meroVIEW 116); visualización en texto claro para menús, parámetros e información de proceso
Conexiones: bornes desmontables con PUSH IN
Funciones especiales: niveles de operación personalizables; diseño modular con tarjetas de opción; contadores hardware rápidos (12,5 kHz); memoria min./max., función hold y de tarado; salidas lógicas (24 V y 14 V) utilizables como alimentación para transmisores de dos hilos; retardo de arranque y funciones de reinicio para min./max. y tarado

Especificaciones

• Familia de producto: JUMO meroVIEW
• Entradas: analógicas y digitales; opcional entradas analógicas, digitales y de conteo adicionales (12,5 kHz)
• Salidas: 2 relés (NA); opcional salidas analógicas, relés (NA/cambio), relés de estado sólido, salidas lógicas (0/14 V o 0/24 V), colector abierto
• Formatos disponibles: 116 (48×48 mm), 108H (48×96 mm), 108Q (96×48 mm), 104 (96×96 mm)
• Interfaces: USB host/device; opcional RS485 (Modbus RTU), Ethernet (Modbus TCP), PROFINET
• Pantalla: doble LCD (18 segmentos) con visualización de texto (excepto JUMO meroVIEW 116)
• Conexiones: bornes desmontables con PUSH IN
• Funciones destacadas: tarjetas opcionales modulares, contadores hardware rápidos, memoria min/max, hold, tarado, salidas lógicas utilizables como alimentación para transmisores, retardo de arranque, funciones de reinicio
