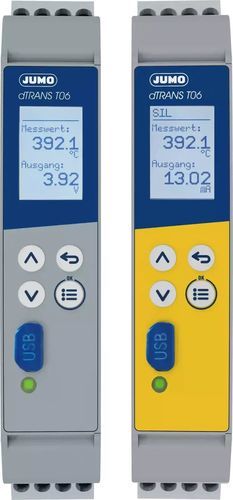

Transmisor universal inalámbrico SIL2 JUMO dTRANS T06

en riel DIN

Descripción general
El JUMO dTRANS T06 es un transmisor multifuncional de cuatro hilos en carcasa para montaje en riel DIN. Admite sensores RTD, termopares (incluidos termopares dobles) y señales estándar de tensión/corriente. La configuración puede realizarse en el dispositivo vía USB o con el programa de configuración para PC.

Aspectos destacados

• SIL 2 / SIL 3 según DIN EN 61508
• Elevado aislamiento galvánico de la señal (1,8 kV)
• Entrada universal para múltiples tipos de sensores y señales estándar

Datos técnicos (tabla)
Aislamiento galvánico: 1,8 kV
Instalación: Riel de montaje / riel DIN 35 × 7,5 mm
Entrada analógica: RTD (2-, 3- y 4 hilos); termopar, termopar doble; potenciómetro de resistencia/WFG; resistencia/potenciómetro (2-, 3- y 4 hilos); tensión 0 a 1(10) V; corriente 0(4) a 20 mA
Temperatura ambiente: -10 a +70 °C
Salida: 0(2) a 10 V o 0(4) a 20 mA (invertible)
Características especiales: Entrada universal, configuración en el equipo o por USB con programa de configuración, RS485 opcional (Modbus RTU) y salida por relé, funciones inteligentes (indicador min/max, contador de horas de funcionamiento, simulación de salida), ajuste del sensor, linearización específica del cliente, diagrama de conexión en la pantalla
Conformidad NAMUR: NE43
Alimentación (transmisor de cuatro hilos): AC 110–240 V, DC 24 V
Precisión de calibración: ±0,05 %
Configuración: En el equipo vía USB con programa de configuración para PC
Aprobaciones: SIL / PL, cUL, DNV GL

Funcionalidad / Interfaces

• Entrada universal para RTD, termopar (incluido termopar doble), resistencia/potenciómetro, señales de tensión y corriente
• Salida seleccionable: tensión o corriente (invertible)
• Interfaz USB para configuración mediante el programa de PC
• Interfaz RS485 opcional (Modbus RTU) y salida por relé para valores límite

Especificaciones técnicas

• Modelo: JUMO dTRANS T06
• Aislamiento galvánico: 1,8 kV
• Instalación: Riel de montaje / riel DIN 35 × 7,5 mm
• Entradas analógicas compatibles: RTD (2-, 3-, 4 hilos), termopar, termopar doble, potenciómetro de resistencia/WFG, resistencia/potenciómetro (2-, 3-, 4 hilos), tensión 0 a 1(10) V, corriente 0(4) a 20 mA
• Rango de temperatura ambiente: -10 a +70 °C
• Salidas: 0(2)–10 V o 0(4)–20 mA (invertible)
• Funciones especiales: Configuración en el equipo o vía USB, RS485 Modbus RTU opcional, salida por relé opcional, indicador min/max, contador de horas, simulación de salida, ajuste de sensor, linearización personalizada, diagrama de conexiones en la pantalla
• Normas / aprobaciones: SIL 2/SIL 3 (DIN EN 61508), PL c/d (ISO 13849) (opcional), cUL, DNV GL
• Conformidad NAMUR: NE43
• Alimentación: AC 110–240 V, DC 24 V (transmisor de cuatro hilos)
• Precisión de calibración: ±0,05 %
• Método de configuración: Interfaz USB con programa de configuración para PC
