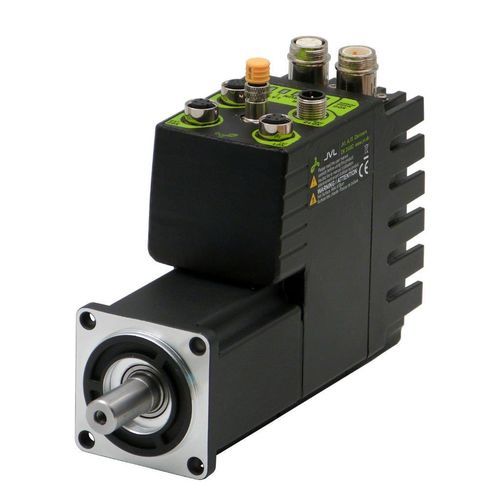

Servomotor DC MAC404 series

AC48 V115 V

El MAC404 es un servomotor integrado de nueva generación con interfaz Ethernet incorporada, diseñado para ofrecer un alto rendimiento y flexibilidad en la automatización industrial. Cuenta con una potencia nominal de 400 W (1,2 kW de pico), controlador/conductor integrado y un nuevo codificador de recolección con tiempo de inactividad ilimitado y sin necesidad de batería. El motor se suministra con Ethernet industrial estándar y es adecuado para una amplia gama de aplicaciones gracias a su diseño compacto y sus amplias opciones de conectividad. Características principales

• Diseño más compacto que los servomotores anteriores
• Sin necesidad de módulo externo, lo que se traduce en un menor coste
• Ethernet industrial compatible con 6 protocolos
• Codificador multivuelta absoluto con tiempo de inactividad ilimitado (sin batería)
• Entrada de desconexión de par segura (STO)
• Tensión de alimentación: 115 a 230 VAC, opcional 48 VDC
• Muy eficiente energéticamente
• Gama de velocidad: 0 - 3000 RPM (máx 3600 RPM)
• Protección estándar: IP55 o IP66
• Amplia gama de posibilidades de interfaz
• Conectores industriales M12 y M16 para entornos difíciles
• Conector compatible con MAC400/800
• PLC integrado (ePLC)
• Interfaz RS485
• Certificaciones CE, TÜV y UL en curso

Características opcionales

• Conector STO
• Preparado para seguridad SoE a través de Ethernet
• IO-Link integrado (bajo coste)
• CANopen
• Interfaz inalámbrica Profinet, EthernetIP o Modbus
• Ethernet industrial: EtherCAT, Profinet, Ethernet IP, etc.
• Freno interno opcional
• Protección hasta IP67
• Opción de recubrimiento especial para aplicaciones con altas fuerzas G y vibraciones

Especificaciones técnicas

• Fuente de alimentación: 115-230 VAC (opcional 48 VDC)
• Tamaño del motor: 63x63 mm
• Potencia nominal: 400 W
• Potencia pico: 1,2 kW
• Par nominal/pico: 1,27 / 3,83 Nm
• Velocidad: 0-3000 RPM (máx 3600 RPM)
• Opciones de encoder: Codificador magnético incremental 8192CPR, codificador magnético + absoluto multivuelta 19bit, multipolo incremental 18 bit (en desarrollo)
• Protección: IP55, IP66, o hasta IP67 (opcional)
• Ciclo de trabajo: 100%
• Conectores industriales: M12, M16
• Interfaz: Ethernet industrial (6 protocolos), RS485, CANopen (opcional), opciones inalámbricas, IO-Link
• PLC: ePLC integrado
• Certificaciones: CE, TÜV, UL (en curso)

Variantes mecánicas

• MAC404M2: Longitud 170 mm, IP42/IP66, 1,27/3,83 Nm, 400/1200 W
• MAC404M3: Longitud 170 mm, IP66, 1,27/3,83 Nm, 400/1200 W
• MAC404M5: Longitud 203 mm, con freno, IP42, 1,27/3,83 Nm, 400/1200 W
• MAC404M6: Longitud 203 mm, con freno, IP66, 1,27/3,83 Nm, 400/1200 W

Accesorios

• Freno incorporado
• Opciones de engranaje (HTRG..050114M..)
• Caja de conexiones (WI1302, 2AM17T01NMB)
• Caja de pruebas (PA0162)
• Montaje de engranajes y frenos (ver códigos de pedido de montaje)

Cables y fuente de alimentación

• Cables de alimentación: WI1000-M12F5TxxN (5m/20m)
• Cables Ethernet: WI1046-M12M4TxxTRJ45 (5m/20m)
• Cadena Ethernet: WI1046-M12M4TM4TxxT (5m/20m)
• Cables de E/S: WI1009-M12M17TxxN (para conector de 17 patillas)
• Fuente de alimentación conmutada: PSU024-0120S1X2AAD1A
• Cable de alimentación para conector M16: WP0402
• Cable de alimentación de descarga para conector M16: WP0102

Descargas y documentación

• Datos técnicos
• Folleto MAC
• Folleto detallado MAC404
• Inicio rápido
• Dimensiones MAC404 PDF
• Disposición de conectores

Vídeos

• Canal Youtube de JVL
• Vídeo de presentación de JVL
• Guía de conexión del MIS17-43
• Cómo conectar y probar un motor integrado JVL
• Movimiento lineal en bucle cerrado
• Torque de rotación en bucle cerrado
• IO-Link para motores JVL

Características técnicas / Especificaciones

• Tipo de motor: Servomotor integrado
• Modelo: Serie MAC404
• Potencia: 400 W nominal, 1,2 kW pico
• Par: 1,27 Nm nominal, 3,83 Nm pico
• Velocidad: 0-3000 RPM (máx 3600 RPM)
• Codificador: Magnético incremental 8192CPR, Absoluto multivuelta 19bit (opcional)
• Protección: IP55, IP66, hasta IP67 (opción)
• Tensión de alimentación: 115-230 VAC, opcional 48 VDC
• Ethernet industrial: 6 protocolos soportados
• Interfaces: RS485, CANopen (opcional), IO-Link (opcional), Inalámbrico (opcional)
• Conectores: M12, M16
• PLC: ePLC integrado
• Certificaciones: CE, TÜV, UL (en curso)
• Dimensiones: 63x63 mm, longitud 170 mm (estándar), 203 mm (con freno)
• Ciclo de trabajo: 100%
