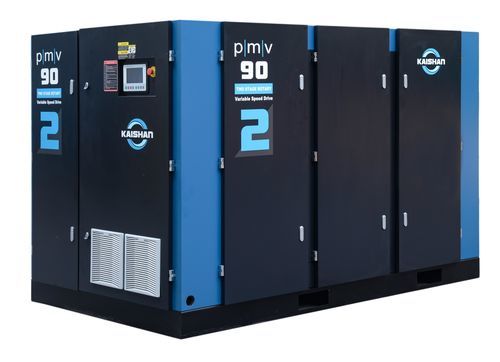

Compresor de tornillo PMV2

rotativode aireneumático

1. Ámbito de aplicación • La presente especificación se refiere al compresor de tornillo rotativo de la serie PMV-2, de accionamiento directo, lubricado con aceite, de dos etapas en línea con salida flexible, refrigerado por aire y de velocidad variable. • El fabricante del compresor deberá estar certificado según las normas de calidad ISO 9001/9002 y las normas medioambientales ISO 14001. • El compresor deberá cumplir con los requisitos de seguridad de la maquinaria establecidos en la Directiva 2006/42/CE. (Para el mercado europeo) • El compresor deberá cumplir con la normativa sobre equipos a presión, de conformidad con la Directiva 2014/68/UE. (Para el mercado europeo) • Las unidades deberán fabricarse de acuerdo con esta especificación. o Motor de accionamiento: 90/110/132/160/200/250/315 kW o Conexión: brida estándar ISO o Tensión: 380, 400 o 415 V/3 fases/50 Hz o Presión nominal de trabajo: 6-10 bar o Temperatura ambiente: 0-45 ℃ o Altitud: 0-1000 m 2. Características: • Máxima eficiencia energética de propiedad: o Diseño SKY2 de dos etapas de alta eficiencia energética o Rodamientos SKF de primera calidad para una fiabilidad suprema o Mezcla mecánica entre etapas para lograr una compresión casi isotérmica o El puerto de descarga flexible permite ajustar automáticamente la relación de compresión en función de la presión de descarga • Equipado con un enfriador de aceite y un posenfriador de aluminio, refrigerados por aire. • Enfriadores verticales instalados en un lateral, lo que permite lograr un mejor efecto de refrigeración gracias a la separación de las zonas calientes y frías. • Ventiladores axiales accionados por motores de 6 polos, totalmente cerrados, refrigerados por ventilador, de bajo nivel sonoro y larga vida útil. • Diseño de velocidad variable: mantiene una presión de descarga estable ajustando la velocidad del motor en función de la presión de descarga del compresor. • Regulación de arranque/parada para detener automáticamente el compresor cuando sea necesario durante los periodos de baja demanda. • La válvula térmica, combinada con el control del ventilador de velocidad variable, mantiene una temperatura estable del aceite dentro del rango adecuado. • La válvula de entrada normalmente cerrada garantiza la seguridad del sistema. • El motor principal es de imán permanente. • Convertidor de frecuencia síncrono de alta gama de Kaishan. • Enfriador de aceite sobredimensionado, diseñado para aplicaciones en entornos con altas temperaturas ambientales. • Carcasa acústica con recubrimiento completo en polvo y puertas con bisagras que facilitan el acceso a los elementos de mantenimiento. • Espuma ignífuga adherida a la carcasa acústica para atenuar el nivel sonoro. • Filtro de entrada de alta resistencia para un aire comprimido limpio. • Tuberías flexibles de acero inoxidable en el circuito de aire para una mayor fiabilidad y una reducción de las vibraciones. • Separación de aceite en tres etapas para garantizar un bajo arrastre de aceite (< 3 mg/m³). • Depósito independiente sobredimensionado para garantizar una menor caída de presión y permitir el funcionamiento a una presión de descarga más baja. • Perno de elevación y tapa del depósito separador con mecanismo de elevación para un mantenimiento fácil y rápido. • Fácil acceso a todas las piezas de mantenimiento. • Llenado de fábrica con lubricante sintético PAO/POE de primera calidad «Kerry-10#», diseñado para una vida útil de 8.000 horas. • Controlador inteligente con todas las funciones: o Pantalla táctil Kaishan KAC7070 o Control preciso del proceso: carga, descarga y regulación de la velocidad o Supervisión del funcionamiento y el estado del compresor de aire o Proporciona supervisión de seguridad, protección y alertas de mantenimiento o Capacidades de conexión en red integradas y supervisión externa o Modos de funcionamiento personalizables y tareas programadas • El sistema de control deberá tener la capacidad de supervisar las siguientes funciones: o Presión de descarga del aire o Temperatura de salida del bloque compresor o Temperatura de salida del elemento separador A/O o Estado del compresor o Estado de la alimentación eléctrica o Estado de sobrecarga del motor o Estado de sobrecarga del motor del ventilador de refrigeración o Estado del variador del motor o Horas de trabajo con carga o Horas de funcionamiento o Consumo energético • Las funciones de protección del compresor deberán incluir: o Parada de emergencia o Temperatura de descarga elevada o Presión de descarga elevada o Sobrecorriente del motor o Advertencias de mantenimiento o Obstrucción del filtro de aceite o Obstrucción del filtro de aire o Incendio del elemento separador de aire/aceite o Error de secuencia de fases o Protección contra fallos de fase 3. Características opcionales • Alternativas de tensión de funcionamiento (380 V/50 Hz, 380 V/60 Hz, 460 V/60 Hz) • Prefiltro integrado • Refrigeración por agua • Control de velocidad variable del ventilador • Recuperación de calor externa • Disyuntor automático (configurado solo para 400/3/50) • Aceite apto para uso alimentario • Kit para bajas temperaturas ambientales • Lubricación automática del motor • Sin posenfriador
