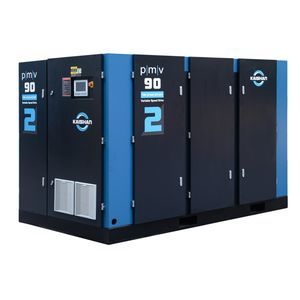

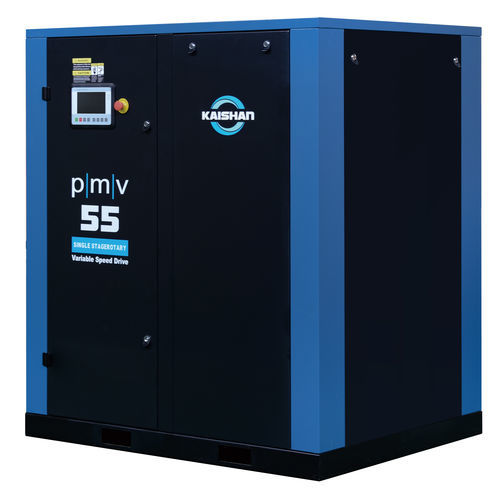

Compresor de tornillo PMV

rotativode aireeléctrico

1. Ámbito de aplicación • La presente especificación se refiere a los compresores de tornillo rotativo de la serie PMV, de accionamiento directo, lubricados con aceite, de una sola etapa, refrigerados por aire y de velocidad variable. • El fabricante del compresor deberá estar certificado según las normas de calidad ISO 9001/9002 y las normas medioambientales ISO 14001. • El compresor deberá cumplir con los requisitos de seguridad de la maquinaria establecidos en la Directiva 2006/42/CE. (Para el mercado europeo) • El compresor deberá cumplir con la normativa sobre equipos a presión establecida en la Directiva 2014/68/UE. (Para el mercado europeo) • Las unidades deberán fabricarse de acuerdo con esta especificación. o Motor de accionamiento: 15/22/37/55 kW o Conexión de salida: rosca macho según norma ISO o Tensión: 380, 400 o 415 V/trifásica/50 Hz o Presión nominal de trabajo: 6-10 bar o Temperatura ambiente: 0-45 ℃ o Altitud: 0-1000 m 2. Características: • Buena eficiencia energética y bajo coste de propiedad: o Diseño SKY de una sola etapa, energéticamente eficiente o Rodamientos SKF de primera calidad (9) para una fiabilidad máxima • Diseño de velocidad variable: mantiene una presión de descarga estable ajustando la velocidad del motor en función de la presión de descarga del compresor. • Regulación de arranque/parada para detener automáticamente el compresor cuando sea necesario durante los periodos de baja demanda. • Válvula de entrada normalmente abierta para un rápido aumento de la presión. • Motor principal totalmente cerrado y refrigerado por aceite, con clase de aislamiento F y eficiencia «superpremium» IE4. • El motor principal es de imán permanente. • El motor principal y el bloque compresor están diseñados con un eje común en una configuración de accionamiento directo y conexión por brida, totalmente cerrados para evitar la entrada de suciedad y polvo. • Convertidor de frecuencia síncrono de alta gama Kaishan. • Refrigeradores sobredimensionados (de aire y de aceite) diseñados para aplicaciones en entornos con altas temperaturas ambientales. • Carcasa acústica con recubrimiento completo en polvo y puertas con bisagras que facilitan el acceso a los elementos de mantenimiento. • Espuma ignífuga adherida a la carcasa acústica para atenuar el nivel sonoro. • Filtro de entrada de alta resistencia para garantizar aire comprimido limpio. • Tuberías flexibles de acero inoxidable en el circuito de aire para una mayor fiabilidad y una reducción de las vibraciones. • Equipado con un enfriador de aceite y un posenfriador de aluminio, refrigerados por aire. • Ventiladores axiales accionados por motores totalmente cerrados y refrigerados por ventilador. • Separación de aceite en tres etapas para garantizar un bajo arrastre de aceite. • Llenado de fábrica con lubricante sintético PAO/POE de primera calidad «Kerry-8#», diseñado para una vida útil de 4.000 horas. • Controlador inteligente con todas las funciones: o Navegación tanto mediante pantalla táctil como mediante botones o Control preciso del proceso: carga, descarga y regulación de la velocidad o Supervisión del funcionamiento y el estado del compresor de aire o Proporciona supervisión de seguridad, protección y alertas de servicio o Capacidades de conexión en red integradas y supervisión externa o Modos de trabajo personalizables y tareas programadas • El sistema de control deberá tener la capacidad de supervisar las siguientes funciones: o Presión de descarga de aire o Temperatura de salida del elemento o Estado del compresor o Estado de sobrecarga del motor o Horas de carga o Horas de funcionamiento o Consumo energético • Las funciones de protección del compresor deberán incluir: o Parada de emergencia o Temperatura elevada de descarga o Presión elevada de descarga o Sobrecarga del motor o Avisos de mantenimiento o Obstrucción del filtro de aceite 3. Características opcionales • Prefiltro integrado • Aceite apto para uso alimentario
