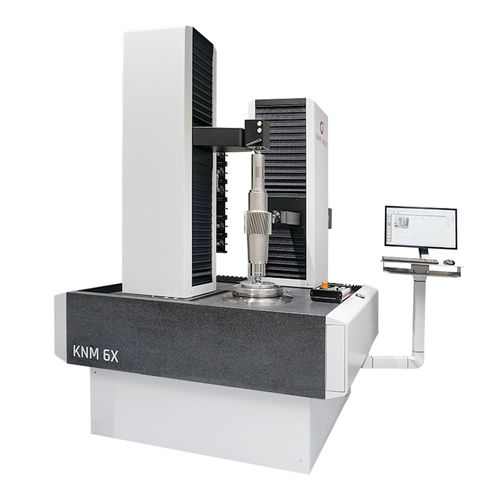

Máquina de medición de geometría KNM series

por contacto directode herramientaspara piezas pequeñas

Las máquinas de medición analítica KNM 2X / 4X / 6X / 9X están diseñadas para realizar mediciones de alta precisión en engranajes, herramientas para engranajes y piezas con simetría rotacional. Todas las guías y placas base, fabricadas en granito, ofrecen una estabilidad extrema a largo plazo y presentan coeficientes de dilatación idénticamente bajos. Los cojinetes neumáticos con capacidad de funcionamiento de emergencia garantizan un guiado perfecto y sin desgaste, sin errores puntuales. Los elementos de suspensión neumática controlados situados debajo de las placas base protegen de forma segura contra sacudidas y vibraciones. No se requieren bases separadas. Los motores lineales y de par no ferrosos de las mesas giratorias garantizan la máxima precisión de posicionamiento y exactitud de recorrido. A pesar de su diseño compacto, los amplios rangos de recorrido garantizan un movimiento generador tangencial hacia el círculo base para cualquier perfil. Gracias al ajuste flexible de la fuerza de sujeción del contrapunto, no es necesario el uso de accionamientos. El armario de control se puede colocar libremente. Características principales de la KNM 2X / 4X / 6X / 9X Sistema de sujeción de cambio rápido patentado para reducir los tiempos no productivos Diseño compacto y procedimiento de medición rápido Contrapunto motorizado y ajustable, retráctil para la carga y descarga Ampliación del área de trabajo (aplicable a los modelos KNM 2X, 6X y 9X) Diámetro máximo de la pieza: 300 / 450 / 750 / 1.250 mm Longitud máxima medible de la pieza (interna): 120 / 400 / 400 / 400 mm Longitud máxima de la pieza medible (externa): 450 / 650 / 850 / 1.020 mm Distancia entre centros del contrapunto: 480 / 850 / 1.000 / 1.200 mm peso máximo de la pieza: 80 / 500 / 500 / 1 500 kg
