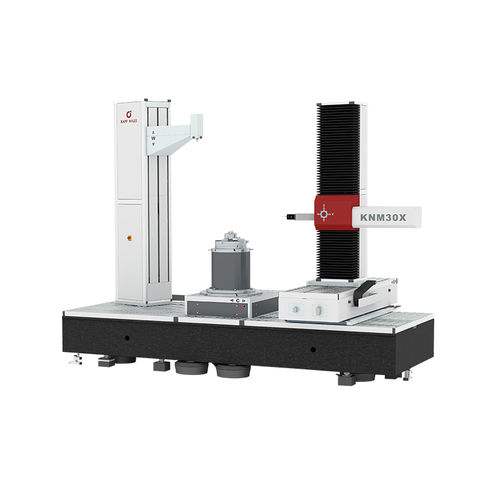

Máquina de medición de geometría KNM X

por contacto directopara piezas grandespara piñón

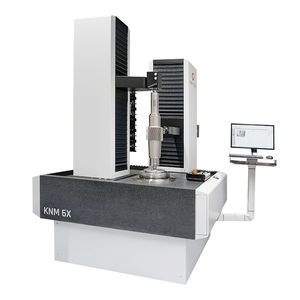

Según los requisitos específicos del cliente, la serie KNM X puede diseñarse como máquina fija para engranajes de tamaño mediano y grande, o bien como estación de acoplamiento. Para ello, cualquier tamaño de base de la máquina puede combinarse con una mesa giratoria y un dispositivo de medición transportable de 3 ejes. Las máquinas KNM X cuentan con una mecánica de alta precisión con una accesibilidad óptima, equipos de seguridad basados en láser, amplios juegos de rodamientos y secciones transversales de guía de generosas dimensiones. En todos los ejes lineales se utilizan motores lineales. Las mesas giratorias de alta precisión con cojinetes neumáticos o hidrostáticos (diámetro de 500 a 1.800 mm) cuentan con accionamientos directos y orificios pasantes. Los elementos de suspensión neumática controlados situados debajo de las placas base protegen de forma segura contra sacudidas y vibraciones. No se requieren bases separadas. El uso de accionamientos próximos al centro de gravedad garantiza un bajo nivel de distorsiones dinámicas. Características principales de la serie KNM X No se requiere una cimentación separada en la zona de medición o de producción Para su uso en diversas aplicaciones, p. ej., engranajes rectos, engranajes cónicos, ejes, herramientas, anillos de rodamiento Posicionamiento motorizado de la unidad de medición (eje V) según el diámetro actual de la pieza de trabajo Diámetro máximo de la pieza de trabajo: 6.000 mm Longitud medible de la pieza de trabajo: 1.000-2.100 mm Número de ejes de la máquina: 3+1 / 4+1 Peso máximo de la pieza: 1.500 - 40.000 kg
