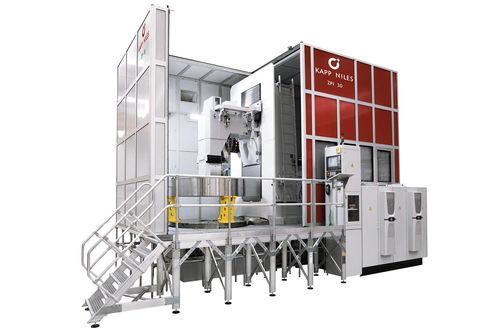

Rectificadora cilíndrica interior ZPI

para engranajespara piezas de gran tamañoCNC

Descripción del producto
La serie ZPI es una rectificadora de perfiles diseñada para el rectificado de engranajes interiores de gran precisión y gran módulo. Está desarrollada para exigencias de producción en serie, como en el sector eólico, donde se requiere mayor rigidez y potencia de rectificado. Se ha incorporado una unidad de rectificado interior pesada con rodamiento de husillo de rectificado reforzado para garantizar la estabilidad del proceso. El dispositivo de medición está integrado permanentemente en la cabeza de rectificado para minimizar los tiempos de preparación y facilitar la repetibilidad en producción.

Características clave

• Rectificado de engranajes interiores
• Compensación de oscilación para control de concentricidad
• Cabezal de rectificado con dresser de doble husillo

Datos técnicos (tabla)
ZPI 30 / 40
Ø pieza máx.: 3.000 / 4.000 mm
Ø diámetro primitivo máx.: 2.500 / 3.000 mm
Módulo máx.: 40 (45) / 45 mm
Ancho de cara máx.: 1.000 mm
Rango de giro del cabezal: ±35°

Características / especificaciones técnicas

• Modelo / serie: ZPI
• Ø pieza máx. (ZPI 30 / 40): 3.000 / 4.000 mm
• Ø diámetro primitivo máx. (ZPI 30 / 40): 2.500 / 3.000 mm
• Módulo máx. (ZPI 30 / 40): 40 (45) / 45 mm
• Ancho de cara máx.: 1.000 mm
• Rango de giro del cabezal: ±35°
• Aplicación: rectificado de perfiles de engranajes interiores de alta precisión, producción en serie (p. ej. sector eólico)
• Unidad de rectificado interior pesada con énfasis en la rigidez del rodamiento del husillo
• Dispositivo de medición integrado permanentemente en la cabeza para reducir los tiempos de preparación
