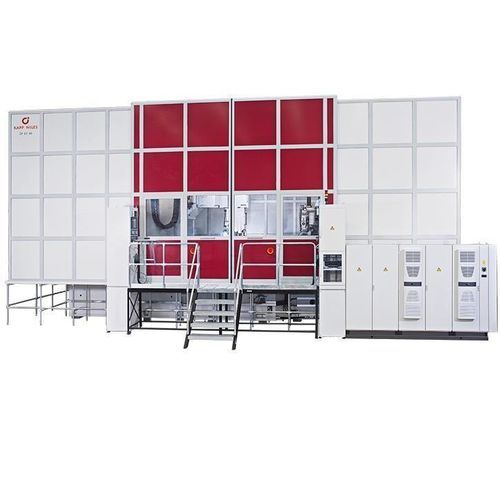

Rectificadora cilíndrica exterior ZP E/I

cilíndrica interiorpara engranajesde columna

Descripción general
La serie ZP E/I se basa en el uso de dos columnas de rectificado independientes con una mesa giratoria compartida y unidades periféricas comunes. Diseñada principalmente para talleres por encargo y producción en pequeñas series, la solución reduce el espacio y la inversión frente a dos máquinas separadas y permite un cambio rápido entre el rectificado de engranajes externos e internos.

Características clave

• Cambio entre mecanizado externo e interno sin montaje adicional
• Dos columnas de rectificado independientes que operan sobre una mesa giratoria común
• Unidad periférica única (p. ej. sistema de refrigerante) para reducir costes y espacio
• Disponible con diferentes mesas giratorias y bancos de columna dentro de la serie ZP

Datos técnicos (ZP E/I 30 / 40 *)
Designación del modelo: ZP E/I 30 / 40 *
Diámetro primitivo máx.: 3.000 / 4.000 mm
Longitud máxima de la pieza: a petición
Módulo máx.: 50 mm
Ancho de cara máx.: 1.000 (1.500 / 2.000) mm
Rango de giro de la cabeza de rectificado: -45° a +120°
* Los valores se refieren al rectificado de engranajes externos. Para engranajes internos, ver los valores del modelo ZP I.

Especificaciones

• Tipo de máquina: rectificadora de perfiles de engranajes (serie ZP E/I)
• Columnas de rectificado: 2 columnas independientes
• Mesa giratoria común y periféricos compartidos
• Adecuada para engranajes externos (valores arriba); engranajes internos según ZP I
• Aplicaciones: talleres, series pequeñas y prototipos
• Opciones: variantes de mesas giratorias y bancadas de columna
