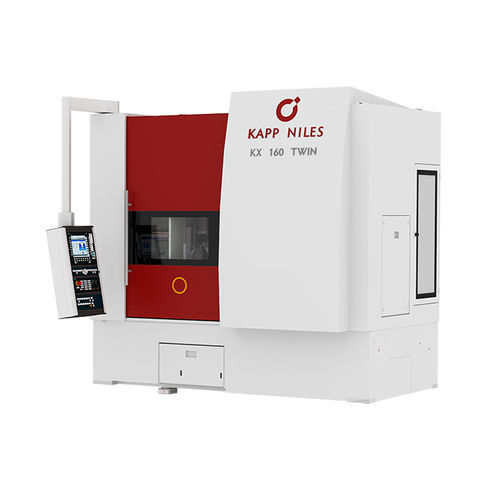

Centro de rectificado para engranaje KX TWIN series

con mesa rotativaCNCde gran velocidad

Las máquinas de la serie KX TWIN se han diseñado para el rectificado generativo continuo con herramientas rectificables y no rectificables. Son especialmente adecuadas para los altos volúmenes de producción en la fabricación de lotes medianos y grandes de engranajes y ejes. El concepto incluye dos husillos portapiezas idénticos dispuestos en lados opuestos de una mesa indexadora giratoria. Mientras se mecaniza una pieza, el segundo husillo portapiezas carga o descarga y alinea simultáneamente otra pieza. Las máquinas están optimizadas para la carga automática mediante una combinación estandarizada y rentable de transportador de palés y cargador de pórtico. La función de rectificado de perfiles está disponible opcionalmente para la KX 260 TWIN. Mediante el uso de un husillo de rectificado de alta velocidad (HS) opcional, es incluso posible rectificar engranajes con bordes que interfieren y que requieren un diámetro de herramienta de 55 mm (rectificado por generación) o de 20 mm (rectificado de perfiles). Características principales de la serie KX TWIN Concepto de máquina óptimo para componentes de accionamientos eléctricos Conexión flexible a diferentes conceptos de automatización Concepto de doble husillo con mesa giratoria indexable diámetro máximo de la punta: 170 / 260 mm longitud máxima de la pieza: 770 mm rango de módulos: 0,5 - 4,5 / 0,5 - 6 mm Ancho máximo de la cara: 320 (520) mm Rango de giro del cabezal de rectificado: ±45 grados
