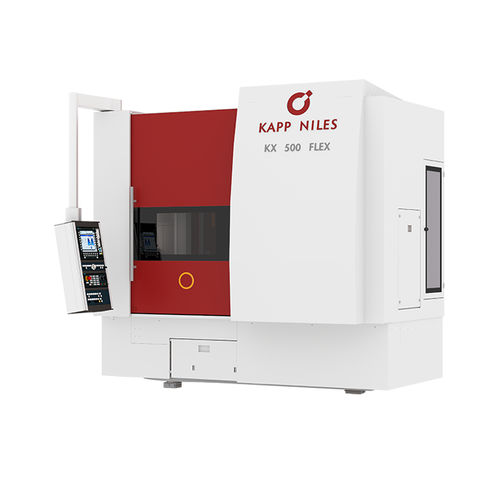

Centro de rectificado para engranaje KX 500 FLEX

CNC

La máquina patentada KX 500 FLEX está diseñada para un uso flexible de una amplia gama de herramientas y tecnologías de mecanizado. De este modo, se pueden configurar soluciones de producción específicas para cada aplicación con el fin de realizar diversos trabajos de mecanizado y gestionar una amplia variedad de tamaños de lotes de forma eficiente y económica. Se pueden utilizar herramientas afilables para procesos de mecanizado versátiles y herramientas de CBN no afilables, tanto para una fabricación altamente productiva como para el rectificado de geometrías de engranajes con aristas que interfieren. El diseño de la máquina se basa en una mesa indexadora giratoria que incorpora el contrapunto y el afilador desplazados con respecto al husillo de la pieza de trabajo. Gracias al uso de husillos auxiliares, se pueden emplear muelas pequeñas. Con el dispositivo de rectificado interno se pueden mecanizar tanto engranajes internos involutos como perfiles especiales. Características principales de la KX 500 FLEX Mecanizado de engranajes y perfiles especiales Máxima flexibilidad en el uso y la combinación de diferentes procesos de mecanizado Alto nivel de calidad, desde el prototipo hasta la producción en serie Diámetro máximo de la punta: 500 mm Longitud máxima de la pieza: 1.000 mm Rango de módulos de generación/perfil: 0,5 - 8 / 0,5 - 12 mm Ancho máximo de la cara: 520 mm Rango de giro del cabezal de rectificado: ±45 grados
