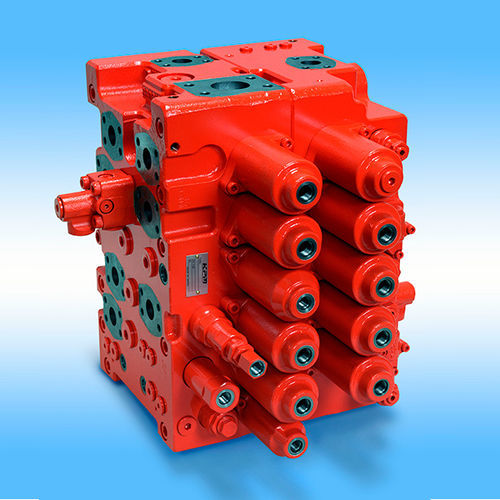

Válvula de control asistido KMX series

de regulación de caudalde control de actuadormodular

Resumen
La serie KMX son válvulas de control múltiple diseñadas para coordinar los actuadores hidráulicos de excavadoras. Los circuitos principales y de piloto están integrados de forma compacta en una misma carcasa. Se pueden configurar circuitos personalizados y funciones especiales —como desplazamiento en línea recta, prioridad de giro, desplazamiento a alta presión, confluencia y regeneración— según los requisitos de la máquina.

Características

• Diseño eficiente en energía con baja caída de presión y función de regeneración de flujo
• Buena controlabilidad: control de desplazamiento en línea recta, circuitos prioritarios y confluencia de caudales
• Funcionalidad modular con opciones de válvula auxiliar para funciones específicas

Especificaciones

• Modelos: KMX13, KMX15, KMX32, KMX36
• Presión máx.: 34,3 MPa
• Caudal nominal: KMX13 = 180 L/min; KMX15 = 300 L/min; KMX32 = 450 L/min; KMX36 = 550 L/min
• Circuitos/funciones especiales: desplazamiento en línea recta, prioridad de giro, desplazamiento a alta presión, confluencia, regeneración

Aplicaciones

• Excavadoras hidráulicas
• Perforadoras sobre orugas y pilotes
• Maquinaria forestal

Enfoque
El diseño optimizado con CFD (Computational Fluid Dynamics) optimiza los pasos de aceite internos para minimizar la pérdida de presión y mejorar la eficiencia hidráulica.

Sistema de excavadora
Los sistemas hidráulicos habituales de las excavadoras utilizan una bomba de desplazamiento variable en una configuración de control de centro abierto. También se emplean sistemas de desplazamiento fijo controlados electrónicamente para optimizar funciones individuales y proporcionar un control suave, eficiente y preciso.

Especificaciones técnicas

• Serie: KMX series (KMX13, KMX15, KMX32, KMX36)
• Presión máx.: 34,3 MPa
• Caudal nominal por modelo: KMX13 180 L/min; KMX15 300 L/min; KMX32 450 L/min; KMX36 550 L/min
• Circuitos especiales disponibles: desplazamiento en línea recta, prioridad de giro, desplazamiento a alta presión, confluencia, regeneración
• Diseño: paso de aceite optimizado por CFD para reducir la pérdida de presión
• Aplicaciones típicas: excavadoras, perforadoras sobre orugas / pilotes, equipos forestales
