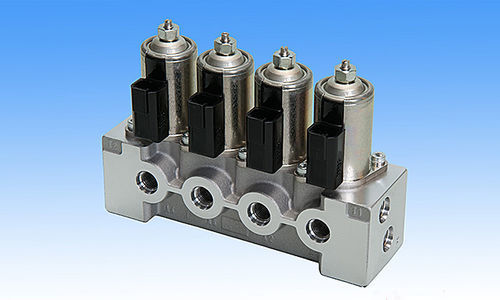

Válvula de cartucho KWE5 series

con actuador eléctricode control de caudalde acero

Descripción general
La serie KWE5A/G son válvulas piloto eléctricas diseñadas para controlar circuitos piloto en maquinaria de construcción y vehículos industriales operados en exterior. Los modelos KWE5A llevan carcasa de aluminio; los KWE5G llevan carcasa de acero. Las configuraciones habituales incluyen de 1 a 4 cartuchos; se pueden suministrar otras disposiciones bajo pedido.

Características

• Cableado sencillo: los solenoides tipo cartucho aceptan un conector enchufable para una conexión eléctrica en una sola acción.
• Instalación compacta: diferentes bloques de válvulas adaptables a diversos requisitos de montaje.
• Tubado simplificado: muchos bloques de válvulas cuentan con un único puerto P y un único puerto T.
• Puerto de derivación: un puerto de derivación opcional permite alimentar hidráulicamente otros circuitos.

Especificaciones (tabla)
Modelo: KWE5A (carcasa aluminio) / KWE5G (carcasa acero)
Presión máx. (Puerto P): KWE5A 7 MPa; KWE5G 8,8 MPa
Presión máx. (Puerto A — válvula reductora proporcional): seleccionable 2 / 3 / 4 MPa
Presión máx. (Puerto A — válvula direccional): KWE5A 7 MPa; KWE5G 8,8 MPa
Presión máx. (Puerto T): 1 MPa
Caudal máx.: válvula reductora proporcional 10 L/min; válvula direccional 16 L/min
Clasificación del solenoide — reductor proporcional: 0–0,7 A (DC24V) o 0–1,6 A (DC12V)
Clasificación del solenoide — válvula direccional: DC24V o DC12V

Aplicaciones

• Excavadoras
• Cargadoras
• Retroexcavadoras
• Cargadoras de cadenas
• Camiones volquete
• Perforadoras sobre orugas / hincadoras de pilotes
• Grúas (sobre orugas / todo terreno)
• Grúas montadas en camión
• Extendedoras de asfalto
• Manipuladores telescópicos
• Cosechadoras
• Pulverizadores
• Maquinaria forestal

Características técnicas

• Familia de producto: serie KWE5 (modelos: KWE5A, KWE5G)
• Material de la carcasa: KWE5A — aluminio; KWE5G — acero
• Distribución de válvulas cartucho: habitualmente 1 a 4 cartuchos; otras distribuciones posibles
• Puertos: P, A, T (muchos carcasas ofrecen un único puerto P y un único puerto T)
• Presión máxima (Puerto P): KWE5A 7 MPa; KWE5G 8,8 MPa
• Presión máxima (Puerto A — direccional): KWE5A 7 MPa; KWE5G 8,8 MPa
• Presión máxima (Puerto A — reductor proporcional): seleccionable 2 / 3 / 4 MPa
• Presión máxima (Puerto T): 1 MPa
• Caudal máximo: reductor proporcional 10 L/min; direccional 16 L/min
• Valores de los solenoides: reductor proporcional 0–0,7 A (DC24V) o 0–1,6 A (DC12V); válvula direccional disponible en DC24V y DC12V
