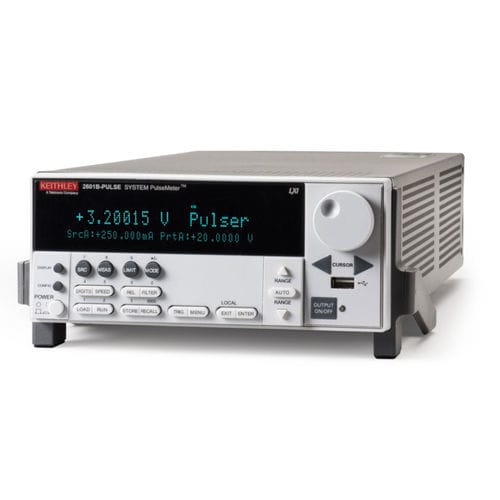

Unidad de medida de fuente de una vía 2601B

USBEthernetGPIB

El instrumento System SourceMeter® 10 µsec Pulser/Source Measure Unit (SMU) combina la potencia de un pulsador de alta corriente/alta velocidad con medida y la funcionalidad completa de una SMU tradicional en un solo instrumento. Sus impresionantes 10 A @ 10 V a 10 μs de ancho de pulso y sus capacidades de digitalización completa a 1 MS/s aumentan significativamente la productividad en aplicaciones que van desde la caracterización de sobremesa hasta la prueba de producción I-V pulsada altamente automatizada. Logre una alta fidelidad de pulso sin ajuste manual del pulso El sistema de bucle de control del 2601B-PULSE elimina la necesidad de sintonizar manualmente los cambios de carga de hasta 3 μH, garantizando que su pulso no tenga sobreimpulso ni timbre al emitir pulsos de 10 μs a 500 μs a cualquier nivel de corriente de hasta 10 amperios. Con tiempos de subida del pulso < 1,7 μs, puede caracterizar adecuadamente su dispositivo o circuito bajo prueba. Salida 10 A @ 10 V con un ancho de pulso de 10 μs Tiempo de subida del pulso <1,7 μs para caracterizar con confianza Salida de pulsos de alta fidelidad sin sintonización a cualquier nivel de corriente Incorpora la funcionalidad de un pulsador rápido y una SMU en un solo instrumento El 2601B-PULSE añade la funcionalidad de pulsador a la integridad, sincronización, velocidad y precisión de medida superiores que conoce del instrumento SMU Keithley 2601B líder del sector. Pulsador Precisión de medida básica del 0,05% con digitalización de 1 MS/s SMU Rango de baja corriente de 100 nA con sensibilidad de 100 fA Conexiones BNC en el panel posterior para una rápida configuración de los cables
