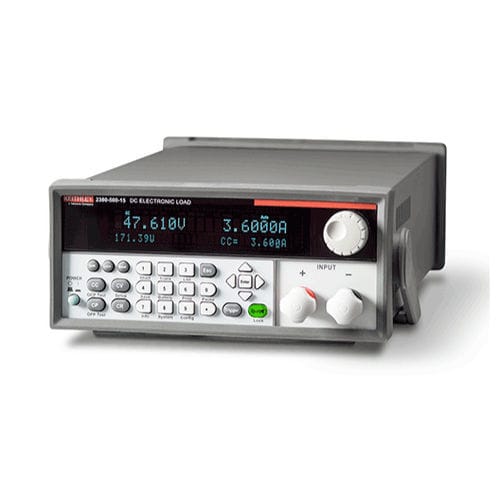

Carga electrónica DC 2380

programableRS-232de alta eficacia

Resumen La serie 2380 de cargas electrónicas DC programables son cargas autónomas de salida única, disponibles en modelos de 200 W, 250 W y 750 W. Sus múltiples modos de operación, el ciclo dinámico de hasta 25 kHz, la alta resolución y precisión de lectura de tensión/corriente y las distintas opciones de interfaz hacen que la serie 2380 sea idónea para probar fuentes de alimentación en banco de pruebas.

Características destacadas

• Varios modos de operación: corriente constante (CC), tensión constante (CV), resistencia constante (CR) y potencia constante (CP) — permiten probar un dispositivo en diversos modos con un solo instrumento.
• Alta resolución y precisión de lectura: 0,1 mV / 0,01 mA de resolución y 0,025 % / 0,05 % de precisión tensión/corriente — garantiza mediciones fiables.
• Ciclado dinámico: modo de ciclo dinámico hasta 25 kHz con velocidad de transición ajustable — valida el rendimiento transitorio de fuentes DC ante cambios de carga rápidos.
• Modo lista: admite hasta 7 grupos de archivos de lista — ejecución rápida y precisa de secuencias de prueba complejas con eventos de sincronización internos y externos.
• Modos de prueba diversos: modo prueba de baterías, modo carga simulada LED, medición de tiempos de subida/bajada de tensión, modo de prueba de protección contra sobrecorriente/sobrecarga — cubre un amplio rango de aplicaciones.
• Funciones de protección incorporadas: protección contra sobretemperatura (OTP), sobretensión (OVP), sobrecorriente (OCP), sobrepotencia (OPP), protección contra tensión inversa (RVP) — protege la UUT y el equipo.
• Conectividad: interfaces integradas GPIB, USB, RS232 — satisface diferentes necesidades de interfaz de prueba.

Modelos disponibles (resumen)
Modelo | Número de salidas | Voltaje máximo | Corriente máxima | Conectividad | Modos de operación | Precio de lista
2380-120-60 | 1 | 120 V | 60 A | GPIB, USB, RS232 | CV, CC, CR, CP | US $3,290
2380-500-15 | 1 | 500 V | 15 A | GPIB, USB, RS232 | CV, CC, CR, CP | US $3,660
2380-500-30 | 1 | 500 V | 30 A | GPIB, USB, RS232 | CV, CC, CR, CP | US $6,160

Especificaciones técnicas

• Nombre de la serie: 2380 series
• Potencias (modelos disponibles): 200 W, 250 W y 750 W
• Modos de operación: CV, CC, CR, CP
• Resolución lectura tensión: 0,1 mV
• Resolución lectura corriente: 0,01 mA
• Precisión lectura tensión: 0,025 %
• Precisión lectura corriente: 0,05 %
• Ciclado dinámico: hasta 25 kHz (velocidad de transición ajustable)
• Modo lista: hasta 7 grupos de archivos de lista para sincronización interna/externa
• Modos de prueba especiales: prueba de batería, carga simulada LED, medición de tiempos de subida/bajada, pruebas de protección
• Protecciones: OTP, OVP, OCP, OPP, RVP
• Interfaces: GPIB, USB, RS232
• Ejemplos de SKU: 2380-120-60; 2380-500-15; 2380-500-30
