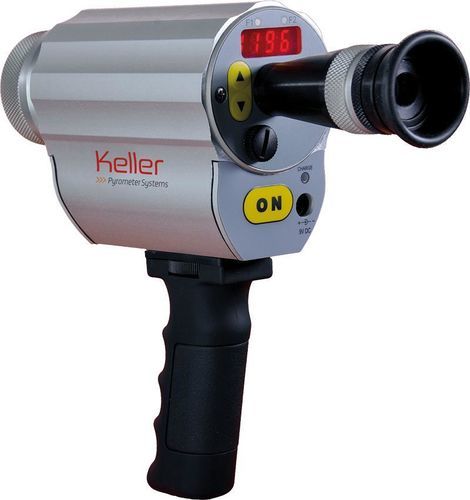

Pirómetro bicolor CellaCast PT 183

con pantalla LED°C°F

Descripción
El CellaCast PT 180 portátil fue desarrollado específicamente para la medición de la temperatura de metales líquidos. Se utiliza para monitorizar de forma continua la temperatura del baño en el canal de colada de un horno, un horno de cupola o una máquina de colada automática. A menudo la medición solo es posible desde grandes distancias debido a las restricciones de planta. La característica distintiva del CellaCast PT 180 es su lente de alta resolución y, por tanto, un pequeño campo de medición, lo que permite mediciones fiables incluso desde distancias de hasta unos 30 m.

Características especiales

• Medición de temperatura sin contacto y sin desgaste del chorro de vertido desde una distancia de seguridad
• Rango de medición: 750 - 2400 °C
• Filtrado de la radiación infrarroja correcta del baño sin escoria ni óxidos
• Función ATD para la adquisición automática de valores medidos
• Medición bicromática para mediciones sin interferencias en presencia de polvo y vapor
• Apuntamiento a través de la lente sin paralaje con compensación dióptrica
• Indicador tipo semáforo en la mira para señalar la distancia de medición óptima

Versiones disponibles / propiedades básicas

• Versiones: CellaCast PT 180 AF 4; CellaCast PT 180 AF 6
• Principio de medida: bicromático
• Rango de medición: 750 - 2400 °C
• Distancia focal (AF 4): 0,4 m - ∞
• Distancia focal (AF 6): 1,2 m - ∞
• Relación distancia (AF 4): 150 : 1
• Relación distancia (AF 6): 240 : 1
• Objetivo (AF 4): PZ 20.01
• Objetivo (AF 6): PZ 20.06
• Forma del campo de medición: circular
• Opción de puntería: puntería a través de la lente

Tabla del campo de medición (Distancia de medición — Diámetro del campo)
0.00 mm — 18.00 mm
16.00 mm — 17.39 mm
32.00 mm — 16.77 mm
48.00 mm — 16.16 mm
64.00 mm — 15.55 mm
80.00 mm — 14.93 mm
96.00 mm — 14.32 mm
112.00 mm — 13.71 mm
128.00 mm — 13.09 mm
144.00 mm — 12.48 mm
160.00 mm — 11.87 mm
176.00 mm — 11.25 mm
192.00 mm — 10.64 mm
208.00 mm — 10.03 mm
224.00 mm — 9.41 mm
240.00 mm — 8.80 mm
256.00 mm — 8.19 mm
272.00 mm — 7.57 mm
288.00 mm — 6.96 mm
304.00 mm — 6.35 mm
320.00 mm — 5.73 mm
336.00 mm — 5.12 mm
352.00 mm — 4.51 mm
368.00 mm — 3.89 mm
384.00 mm — 3.28 mm
400.00 mm — 2.67 mm

Alcance de la entrega

• Pirómetro CellaPort PT
• Maletín protector y de transporte
• Cargador
• Cable USB VK 11/D (1,8 m)
• Software CellaView
• Manual (resumen)

Especificaciones técnicas

• N.º de artículo: 1056171
• Rango de medición: 750 - 2400 °C
• Sensores: Doble fotodiodo
• Rango espectral: 0,95 / 1,05 µm
• Tiempo de respuesta t98: ≤ 10 ms (T > 950 °C)
• Incertidumbre de medida: 1 % de la lectura de temperatura [°C]
• Repetibilidad: 2 K
• Coeficiente de temperatura: 0,05 %/K
• Resolución (interfaz): 0,1 K
• Resolución (pantalla): 1 K
• Objetivos (variantes ópticas): Lente estándar PZ 20.01 (enfoque 0,4 m - ∞); Teleobjetivo PZ 20.06 (enfoque 1,2 m - ∞)
• Interfaz: USB
• Alimentación: Batería recargable; Autonomía aprox. 15 horas (funcionamiento continuo a Ta = 23 °C)
• Puntería: puntería a través de la lente (sin paralaje, compensación dióptrica)
• Pantalla: LED rojo de 4 dígitos, altura de dígitos 8 mm
• Indicador de estado: 2 × LED externos, 3 × LED internos
• Controles: 3 botones
• Temperatura ambiente (operación): 0 - 50 °C
• Temperatura de almacenamiento: -20 - +60 °C
• Humedad admisible: 95 % H.r. máx. (sin condensación)
• Dimensiones: Ø 65 mm × 197 mm (más longitud de la lente)
• Carcasa: Aluminio
• Clase de protección: IP 40 (según DIN 40050)
• Peso: aprox. 1,1 kg
• Parámetros ajustables: Emisividad; Tablas de emisividad por lugares; Transmitancia; Compensación de la radiación ambiente reflejada; Filtro de suavizado; Modo de operación y tiempo de retención de la memoria de datos; Parámetros de la función ATD; Función de linealización; Indicador LED; Unidad de temperatura °C/°F; Apagado automático; Canal de medida bicromático / monocromático; Nivel umbral del monitor de señal
• Funciones: ATD (Automatic Temperature Detection) para la detección automática de temperatura en procesos discontinuos
• Software: CellaView
