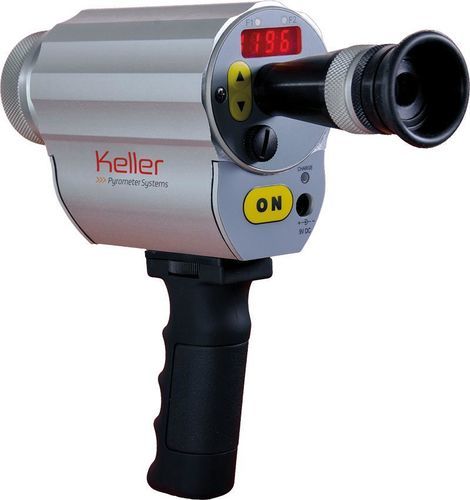

Pirómetro bicolor CellaCast PT 180

led°C°F

Descripción del producto
El pirómetro portátil CellaCast PT 180 está diseñado para la medición sin contacto de la temperatura de metales fundidos y para la monitorización continua de la masa fundida en las canales de hornos altos, hornos cúpula y máquinas de colada automática. Su óptica de alta resolución genera un pequeño campo de medida que permite lecturas fiables incluso a distancias de hasta 30 m.

Características principales

• Medición de temperatura sin contacto y sin desgaste del chorro de vertido desde una distancia segura
• Rango de medición 750 - 2400 °C
• Filtrado de la radiación infrarroja correcta de la masa sin escoria ni óxidos (función CSD)
• Función ATD para captura automática de valores medidos en procesos discontinuos
• Medición bicolor para funcionamiento sin interferencias en presencia de polvo y vapores
• Aparejo de puntería a través de la lente sin paralaje con compensación dióptrica
• Indicador tipo semáforo en la mira para señalar la distancia de medida óptima

Versiones / Propiedades

• Versiones: CellaCast PT 180 AF 4; CellaCast PT 180 AF 6
• Rango de medición: 750 - 2400 °C
• Distancia de enfoque (AF 4): 0.4 m - ∞
• Distancia de enfoque (AF 6): 1.2 m - ∞
• Opción de puntería: Puntería a través de la lente
• Principio de medición: Bicolor
• Forma del campo de medida: Redonda
• Relación distancia/diámetro AF 4: 150 : 1
• Relación distancia/diámetro AF 6: 240 : 1
• Objetivo AF 4: PZ 20.01
• Objetivo AF 6: PZ 20.06

Tabla del campo de medida

• 0.00 mm | 18.00 mm
• 16.00 mm | 17.39 mm
• 32.00 mm | 16.77 mm
• 48.00 mm | 16.16 mm
• 64.00 mm | 15.55 mm
• 80.00 mm | 14.93 mm
• 96.00 mm | 14.32 mm
• 112.00 mm | 13.71 mm
• 128.00 mm | 13.09 mm
• 144.00 mm | 12.48 mm
• 160.00 mm | 11.87 mm
• 176.00 mm | 11.25 mm
• 192.00 mm | 10.64 mm
• 208.00 mm | 10.03 mm
• 224.00 mm | 9.41 mm
• 240.00 mm | 8.80 mm
• 256.00 mm | 8.19 mm
• 272.00 mm | 7.57 mm
• 288.00 mm | 6.96 mm
• 304.00 mm | 6.35 mm
• 320.00 mm | 5.73 mm
• 336.00 mm | 5.12 mm
• 352.00 mm | 4.51 mm
• 368.00 mm | 3.89 mm
• 384.00 mm | 3.28 mm
• 400.00 mm | 2.67 mm

Especificaciones técnicas

• Rango de medición: 750 - 2400 °C
• Sensor: Doble fotodiodo
• Rango espectral: 0.95 / 1.05 µm
• Tiempo de respuesta t98: ≤ 10 ms (T > 950 °C)
• Incertidumbre de medida: 1 % de la lectura [°C]
• Repetibilidad: 2 K
• Coeficiente de temperatura: 0.05 %/K
• Resolución interfaz: 0.1 K
• Resolución visualización: 1 K
• Variantes ópticas / Lentes: Lente estándar PZ 20.01 (0.4 m - ∞); Lente tele PZ 20.06 (1.2 m - ∞)
• Interfaz: USB
• Alimentación: Batería recargable; Autonomía aprox. 15 h (operación continua a Ta = 23 °C)
• Pantalla: LED rojo 4 dígitos, altura dígitos 8 mm
• Indicadores de estado: 2 × LED externos, 3 × LED internos
• Elementos de control: 3 botones
• Temperatura de funcionamiento: 0 - 50 °C
• Temperatura de almacenamiento: -20 - +60 °C
• Humedad admisible: 95 % H.R. máx. (sin condensación)
• Dimensiones: Ø 65 mm × 197 mm (más longitud de la lente)
• Carcasa: Aluminio
• Clase de protección: IP 40 (según DIN 40050)
• Peso: aprox. 1,1 kg
• Parámetros ajustables: Emisividad; Tablas de emisividad; Transmitancia; Compensación de radiación ambiente reflejada; Filtro de suavizado; Modo de funcionamiento y tiempo de retención de memoria; Parámetros ATD; Linealización; Indicador LED de estado; Unidad °C/°F; Apagado automático; Canal de medida bicolor / monocromo; Umbral de monitorización de señal
• Funciones: ATD (Automatic Temperature Detection) para detección automática en procesos discontinuos
• Contenido del suministro: Pirómetro CellaPort PT; estuche de protección y transporte; Cargador; Cable USB VK 11/D (1,8 m); Software CellaView; Manual breve
