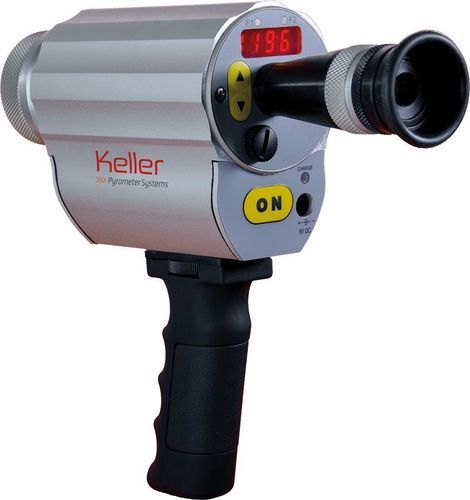

Pirómetro monocromático CellaPort PT 129

con pantalla LED°CK

Resumen del producto:
El CellaPort PT 129 es un pirómetro portátil monocromático diseñado para medir temperaturas en materiales de baja emisividad, especialmente aluminio y metales desnudos, en el intervalo 150–1200 °C (segmentos según versión). Un filtro de bloqueo reduce la sensibilidad a la luz diurna y a la radiación reflejada, permitiendo mediciones fiables en trabajos metalúrgicos y en procesos calentados por láser (diodo, Nd:YAG, CO2).

Características clave:

• Rango de medida 150–1200 °C (segmentos según versión)
• Filtro de bloqueo que reduce la influencia de la luz diurna y la radiación reflejada
• Objetivo focalizable y óptica de precisión de banda ancha con recubrimiento anti-reflectante
• Apropiado para aluminio y metales desnudos a bajas temperaturas
• Pantalla LED roja de 4 dígitos
• Interfaz USB (estándar)
• Alimentación por batería recargable (~15 h)

Parámetros de medición:
Rango de medida: 150–1200 °C (segmentos según versión)
Sensor: fotodiodo
Rango espectral: 1,8–2,2 µm
Tiempo de respuesta (t98): según segmento, de ≤2 ms a ≤75 ms
Incertidumbre de medida: 0,75 % de la lectura, mín. 5 K
Repetibilidad: 1 K
Coeficiente de temperatura: 0,25 K/K (T < 500 °C), 0,05 %/K (T > 500 °C)
Resolución (interfaz/pantalla): 0,1 K / 0,1 K (<200 °C) o 1 K (≥200 °C)

Variantes ópticas / Objetivos:
Ejemplos de objetivos y rangos de enfoque: F50 PZ 20.08 (0,3 m–∞) para 150–800 °C; Estándar PZ 20.01 (0,4 m–∞), Macro PZ 20.03 (0,2–0,4 m), Tele PZ 20.06 (1,2 m–∞) para 180–1200 °C. Forma del campo de medida: circular. Ejemplos de relaciones distancia/spot: AF10 -> 48:1, AF21 -> 60:1, AF22 -> 56:1, AF23 -> 96:1.

Parámetros eléctricos:
Interfaz: USB
Alimentación: paquete de batería recargable
Autonomía: aprox. 15 horas (funcionamiento continuo, Ta = 23 °C)

Pantalla e indicadores:
Apuntamiento: apuntamiento a través del objetivo
Pantalla: LED roja de 4 dígitos, altura de dígitos 8 mm
Indicadores: 2 LED externos, 3 LED internos
Controles: 3 botones

Ambiental y mecánico:
Temperatura de funcionamiento: 0–50 °C
Temperatura de almacenamiento: -20–+60 °C
Humedad admisible: max. 95 % r.H. sin condensación
Dimensiones: Ø 65 mm x 197 mm (más longitud de objetivo)
Carcasa: aluminio
Clase de protección: IP40
Peso: aprox. 1,1 kg

Parámetros ajustables (ejemplos):

• Emisividad y tablas de emisividad
• Transmitancia
• Compensación de radiación ambiente reflejada
• Filtro de suavizado y retención de medida
• Parámetros ATD y de linealización
• Configuración de LEDs, °C/°F, apagado automático

Funciones:
ATD (detección automática de temperatura) para la detección automática en procesos discontinuos

Contenido del suministro:
Pirómetro CellaPort PT 129; estuche protector y de transporte; cargador; cable USB VK 11/D (1,8 m); software CellaView; manual breve

Software:
CellaView (suministrado)

Ejemplos de campo de medida (selección):
Distancia 0.00 mm : Ø campo 24.50 mm
Distancia 12.00 mm : Ø campo 23.77 mm
Distancia 24.00 mm : Ø campo 23.04 mm
Distancia 300.00 mm : Ø campo 6.25 mm

Especificaciones técnicas:

• Nombre del producto: Pirómetro CellaPort PT 129
• Designación del modelo: CellaPort PT 129 (versiones AF10/AF21/AF22/AF23)
• Principio de medida: monocromático
• Rango espectral: 1,8–2,2 µm
• Rango de medida: 150–1200 °C (según versión)
• Tiempo de respuesta (t98): ≤2 ms a ≤75 ms según segmento
• Precisión: 0,75 % de la lectura, mín. 5 K
• Repetibilidad: 1 K
• Interfaz: USB
• Alimentación: pack recargable (~15 h)
• Pantalla: LED roja de 4 dígitos
• Carcasa: aluminio, IP40
• Peso: aprox. 1,1 kg
• Opciones de lentes: PZ 20.08 / PZ 20.01 / PZ 20.03 / PZ 20.06
• Adecuado para: aluminio y metales desnudos, procesos calentados por láser (filtro de bloqueo)
