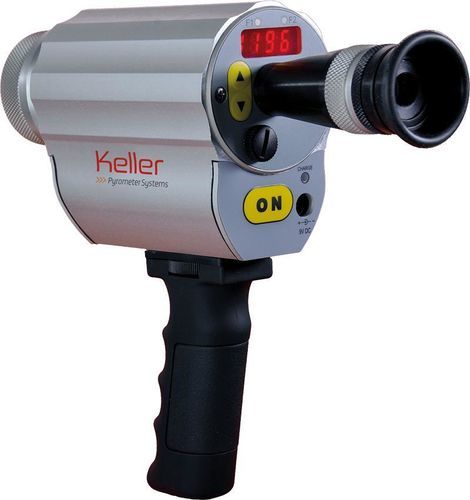

Pirómetro con pantalla LED CellaPort PT 143

°C°FUSB

Descripción general:
El CellaPort PT 143 es un pirómetro panorámico con un campo de medida rectangular que permite medir la temperatura de objetos en movimiento, oscilantes o muy pequeños (p. ej. hilos vibrantes, palanquillas, varillas). El campo rectangular facilita la alineación frente a un campo circular y permite el movimiento libre del objeto dentro del área de medida.

Características clave:

• Rango de medida: 500–2400 °C (rangos parciales seleccionables)
• Sensor de doble fotodiodo; rango espectral 0,95 / 1,05 µm
• Ópticas enfocables e intercambiables con campo de medida rectangular
• Lentes de precisión broadband con tratamiento antirreflejos; longitudes de onda de medida cortas
• Tiempo de respuesta t98 ≤ 10 ms (dependiendo del rango)
• Pantalla LED, interfaz USB, batería recargable (aprox. 15 h)

Datos técnicos (resumen):

• Incertidumbre de medida: 1,5 % de la lectura
• Repetibilidad: 3 K; coeficiente de temperatura: 0,05 %/K
• Resolución (interfaz/pantalla): 0,1 K / 1 K
• Dimensiones: Ø 65 mm × 197 mm (más lente); Peso: aprox. 1,1 kg
• Clase de protección: IP 40; Temperatura ambiente: 0–50 °C; Almacenamiento: -20–60 °C; Humedad ≤95 % s.c.

Variantes ópticas (lentes y distancias focales):

• 600–1400 °C: Objetivo F50 PZ 20.08 — enfoque 0,3 m–∞
• 650–1700 °C y 750–2400 °C: Lente estándar PZ 20.01 — enfoque 0,4 m–∞
• Lente macro PZ 20.03 — enfoque 0,2 m–0,4 m
• Lente gran angular PZ 20.05 — enfoque 0,2 m–∞
• Lente tele PZ 20.06 — enfoque 1,2 m–∞

Alimentación y controles:

• Interfaz: USB
• Alimentación: paquete de batería recargable; autonomía aprox. 15 h (funcionamiento continuo, Ta = 23 °C)
• Pantalla: LED rojo 4 dígitos; Indicadores de estado internos/externos; 3 botones de control

Parámetros ajustables y funciones:

• Emisividad y tablas de emisividad; Transmitancia
• Compensación de radiación ambiental reflejada; Filtro de suavizado
• Modos de operación, tiempo de retención en memoria; Función ATD (detección automática de temperatura)
• Linealización, selección canal bicromático / monocromático; Unidad °C/°F; Apagado automático

Contenido del suministro:

• Pirómetro CellaPort PT 143
• Maletín de protección y transporte; Cargador; Cable USB VK 11/D (1,8 m)
• Software CellaView; Manual breve

Software:
CellaView

Tabla de campo de medida (ejemplos):

• Distancia 0,00 mm — Ancho × Alto: 19,00 mm × 19,00 mm
• Distancia 160,00 mm — Ancho × Alto: 14,96 mm × 12,10 mm
• Distancia 384,00 mm — Ancho × Alto: 9,29 mm × 2,43 mm

Nota:
Existen varias versiones opcionales (AF 1, AF 2, AF 3, AF 4, AF 5, AF 6, AF 10, AF 11, AF 13, AF 14, AF 20); la opción seleccionada afecta el rango de medida, la distancia de enfoque y la relación distancia/spot.
