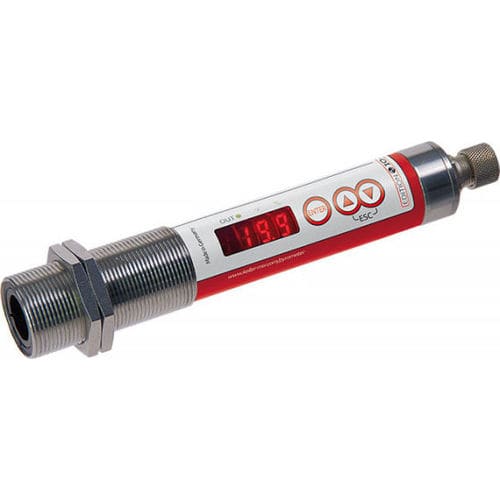

Pirómetro con pantalla LED CellaTemp® PK 21

°C°FIO-Link

Descripción del producto:
El CellaTemp® PK 21 BF 1 es un pirómetro de respuesta rápida para la medida de temperatura sin contacto desde distancia segura en el rango de 250 a 1.600 °C. Incorpora un indicador de vitalidad (SMART) que registra continuamente datos de funcionamiento y avisa los momentos recomendados para inspección y calibración según las condiciones de operación.

Características especiales:

• Rango de medida 250 a 1.600 °C
• Salida de conmutación configurable de forma universal
• Alta resolución óptica gracias a lentes de precisión
• Interfaz IO-Link (V1.1.3)
• Todos los parámetros ajustables mediante botones en el sensor o por la interfaz del sistema
• 2 × salidas de conmutación PNP open collector
• Monta fácil mediante rosca central M30
• Pantalla LED grande y de alto contraste (4 dígitos)

Versión / Propiedades:
Modelo: CellaTemp® PK 21 BF 1
Rango de medida: 250 - 1600 °C
Tamaño del objetivo: Ø 10 mm a 1,5 m
Distancia focal: 1,5 m
Forma del campo de medida: redondo
Principio de medida: pirómetro monocromático

Datos técnicos — Parámetros de medida:

• Sensores: fotodiodo
• Rango espectral: 1,0 - 1,7 µm
• Tiempo de respuesta t90: ≤ 2 ms (T > 600 °C)
• Incertidumbre de medida: 0,3 % de la lectura + 2,5 K
• Repetibilidad: 1 K
• Coeficiente de temperatura: 0,07 %/K
• Resolución salida de corriente: 0,1 K + 0,005 % del rango seleccionado
• Resolución interfaz: 0,1 K
• Resolución pantalla: 1 K

Datos técnicos — Parámetros eléctricos:

• Salida analógica: 0(4)–20 mA, lineal, conmutable, escalable
• Resistencia de carga: ≤ 500 Ω
• Salidas de conmutación: 2 × PNP open collector, 24 V DC, 150 mA máx. cada una
• Entrada de prueba: 10–34 V DC (según IEC 61131-2)
• Interfaz: IO-Link V1.1.3
• Alimentación: 18–32 V DC
• Consumo de corriente: ≤ 50 mA a 24 V DC

Datos técnicos — Características:

• Pantalla: LED 4 dígitos rojo, altura dígito 8 mm
• Indicadores de estado: 3 × LED
• Controles: 3 botones

Datos técnicos — Parámetros generales:

• Conexión: M12 5 pines (codificación A)
• Temperatura ambiente: 0 - 65 °C
• Temperatura de almacenamiento: -20 - +80 °C
• Humedad admisible: ≤ 95 % r.H. (sin condensación)
• Dimensiones: Ø 30 × 210 mm (sin conector)
• Carcasa: Acero inoxidable V2A (1.4305)
• Clase de protección: IP65 (DIN 40050)
• Peso: aprox. 0,4 kg

Parámetros ajustables:

• Escalado de salida analógica 0/4–20 mA
• Ajuste rápido de emisividad
• Compensación por transmisión del cristal protector
• Constante de tiempo de amortiguación
• Tiempo de retención de memoria de valor máximo
• Modo de operación, fuente y puntos de conmutación, retardos de activación/desactivación
• Corrección de temperatura mediante puntos de interpolación (X/Y)
• Indicador de vitalidad y parámetros de servicio
• Restablecimiento a valores de fábrica, bloqueo de teclas
• Opciones de visualización: temperatura o "run"; unidades °C/°F; simulación de temperatura

Funciones:

• Señal de sobretemperatura si temperatura interna > 75 °C
• Función de servicio: simulación de valor medido
• Diagnóstico: indica inversión de polaridad, sobrecarga o alimentación incorrecta
• Protección contra inversión de polaridad en alimentación, salida analógica y salidas de conmutación

Alcance de suministro:

• Pirómetro infrarrojo CellaTemp® PK
• Manual corto
• 2 tuercas de fijación

Software:
SW 50

Ejemplos de campo de medida:

• Distancia 1,5 m → objetivo Ø 10,00 mm
• Distancia 0,00 m → diámetro objetivo Ø 11,50 mm
• Distancia 1.500,00 mm → diámetro objetivo Ø 10,00 mm

Especificaciones técnicas (resumen):

• Modelo: CellaTemp® PK 21 BF 1
• Rango de medida: 250–1600 °C
• Rango espectral: 1,0–1,7 µm
• Tiempo de respuesta t90: ≤ 2 ms (T > 600 °C)
• Precisión: 0,3 % de lectura + 2,5 K
• Salidas: 0(4)–20 mA; 2 × PNP open collector
• Interfaz: IO-Link V1.1.3
• Alimentación: 18–32 V DC
• Clase de protección: IP65
• Carcasa: Acero inoxidable V2A
• Dimensiones: Ø 30 × 210 mm (sin conector)
• Peso: aprox. 0,4 kg
