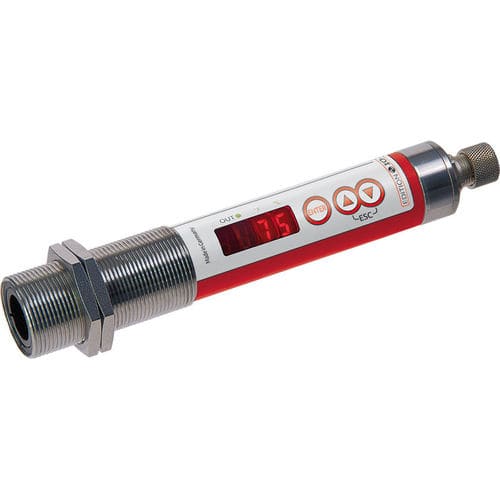

Pirómetro con pantalla LED CellaTemp® PK 52

°C°FIO-Link

Descripción del producto
El CellaTemp® PK 52 es un pirómetro infrarrojo desarrollado para la medición de temperatura en hornos con llama. Su rango espectral selectivo alrededor de 3,9 µm hace que las mediciones sean insensibles al vapor de agua y al CO2 presentes en el campo de visión, permitiendo lecturas precisas a través de las llamas y los gases de combustión incluso a larga distancia.

Características especiales

• Rango de medición 500 a 2 000 °C
• Salidas de conmutación configurables universalmente
• Alta resolución óptica por lentes de precisión
• Interfaz IO-Link para integración y parametrización
• Todos los parámetros ajustables mediante pulsadores en el sensor o por interfaz del sistema
• 2 × salidas de conmutación PNP open-collector
• Montaje sencillo mediante rosca central M30
• Pantalla LED 4 dígitos grande y de alto contraste

Parámetros de medida (extracto)
Rango de medición: 500 - 2000 °C
Sensor: termopila
Rango espectral: 3,8 - 4,0 µm (optimizado para medidas en llamas)
Tiempo de respuesta t90: ≤ 60 ms
Incertidumbre de medida: 1 % de la lectura [°C]
Repetibilidad: 4 K
Coeficiente de temperatura: 0,04 %/K
Resolución salida de corriente: 0,1 K + 0,005 % del rango seleccionado
Resolución interfaz: 0,1 K
Resolución pantalla: 1 K

Parámetros eléctricos (extracto)
Salida analógica: 0(4) - 20 mA lineal, conmutable, escalable
Resistencia de carga: ≤ 500 Ω
Salida de conmutación: 2 × PNP open-collector, 24 V DC, 150 mA máx. cada una
Entrada de prueba: 10 - 34 V DC (según IEC 61131-2)
Interfaz: IO-Link V1.1.3
Alimentación: 18 - 32 V DC
Consumo: ≤ 50 mA a 24 V DC

Características
Pantalla: LED roja de 4 dígitos, altura de dígitos 8 mm
Indicadores de estado: 3 × LED
Elementos de control: 3 pulsadores

Parámetros generales
Conexión: conector M12 5 pines (A-coding)
Temperatura ambiente: 0 - 65 °C (funcionamiento)
Temperatura de almacenamiento: -20 a +80 °C
Humedad admisible: hasta 95 % r.H. sin condensación
Dimensiones: Ø 30 × 210 mm (sin conector)
Carcasa: acero inoxidable V2A (1.4305)
Clase de protección: IP65 (DIN 40050)
Peso: aprox. 0,4 kg

Parámetros ajustables (ejemplos)
Escalado y filtrado de la salida analógica, ajuste rápido de emisividad, transmisión para cristal protector, tiempo de retención para memoria de valor máximo, configuración de contactos de conmutación (fuente, umbral, retardos), corrección de temperatura por puntos de interpolación, indicador de vitalidad, parámetros de servicio, restablecimiento de fábrica, bloqueo de teclas, opciones de visualización (temperatura / funcionamiento), unidad °C/°F, simulación de temperatura

Funciones (extracto)
Señal de sobretemperatura (temperatura interna > 75 °C)
Función de servicio: simulación de valor medido
Función de diagnóstico: indica inversión de polaridad, sobrecarga y tensión de alimentación incorrecta
Protección contra inversión de polaridad para alimentación, salida analógica y salidas de conmutación

Contenido del suministro
Pirómetro infrarrojo CellaTemp® PK 52
Manual corto
2 tuercas de fijación

Software
SW 50

Especificaciones técnicas

• Modelo: CellaTemp® PK 52
• Rango de medición: 500 - 2 000 °C
• Rango espectral: 3,8 - 4,0 µm (optimizado para medidas en llamas)
• Opciones de salida: 0/4 - 20 mA analógico, 2 × salidas de conmutación PNP open-collector
• Interfaz: IO-Link V1.1.3
• Tiempo de respuesta: ≤ 60 ms
• Precisión: 1 % de la lectura
• Clase de protección: IP65
• Carcasa: acero inoxidable (Ø 30 × 210 mm)
• Temperatura de funcionamiento: 0 - 65 °C
