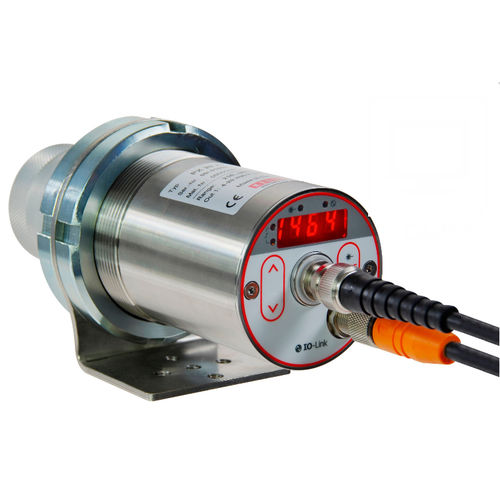

Pirómetro monocromático CellaCombustion PX 17

con pantalla LED°C°F

Descripción del producto
El CellaCombustion PX 17 realiza la medición en una longitud de onda específica sensible al CO2, en la que los gases calientes carbonosos presentan alta densidad óptica y buenas propiedades radiativas. Está diseñado para la medición de temperatura de los gases de combustión en calderas de gas, pequeñas instalaciones de combustión y procesos industriales similares.

Características principales

• Rango de medida: 400 a 2.000 °C
• Interfaz IO-Link para configuración e intercambio de datos
• Ópticas enfocables para un ajuste preciso de la distancia de medida
• Lente de precisión antirreflectante de banda ancha (estándar PZ 15.03)
• Pantalla LED de 4 dígitos legible a distancia
• Salida de corriente de prueba para diagnóstico
• 1 salida analógica (0/4–20 mA) y 2 salidas de conmutación (Open Collector)
• Fuente (emisividad/transmitancia) configurable libremente

Datos técnicos — Parámetros de medida
Rango de medida: 400 - 2000 °C
Sensor: Termopila (monocromático)
Rango espectral: banda CO2
Tiempo de respuesta t98: ≤ 100 ms
Incertidumbre de medición: 0,75 % de la lectura + 1 K
Repetibilidad: 2 K
Coeficiente de temperatura: 0,04 %/K
Resolución salida corriente: 0,2 K + 0,03 % del rango seleccionado
Resolución interfaz: 0,1 K
Resolución pantalla: 1 K

Variantes ópticas
Lente estándar: PZ 15.03 — enfoque 0,8 m - ∞, relación distancia 75 : 1

Parámetros eléctricos
Salida analógica: 0(4) - 20 mA lineal, conmutable, escalable
Resistencia de carga: ≤ 500 Ω
Salidas de conmutación: 2 × Open Collector 24 V DC, ≤ 150 mA
Interfaz: IO-Link
Alimentación: 24 V DC +10 % / -20 %
Consumo de corriente: ≤ 175 mA (24 V DC)

Cámara
Salida de vídeo (modelos con cámara): Composite PAL, 1 Vpp, 75 Ω

Equipamiento
Opciones de puntería: vista a través de la lente / luz piloto láser / cámara (según modelo)
Pantalla: LED roja de 4 dígitos, altura de dígitos 8 mm
Indicadores de estado: 4 × LED
Elementos de control: 3 botones

Parámetros generales
Conexión: M12 roscado de 5 pines
Temperatura ambiente: 0 - 65 °C
Temperatura de almacenamiento: -20 - +80 °C
Humedad admisible: 95 % H.R. máx. (sin condensación)
Dimensiones: Ø 65 mm × 220 mm (máx. 277 mm)
Carcasa: acero inoxidable V2A (1.4305)
Clase de protección: IP 65 (DIN 40050)
Peso: aprox. 0,9 kg

Parámetros ajustables
Escalado de la salida analógica (0/4–20 mA); filtro de suavizado; modo memoria y tiempo de retención; emisividad; transmitancia; límites y modo de funcionamiento de contactos de alarma; parámetros de la función ATD; simulación de corriente y temperatura; unidad de temperatura °C/°F. Modelos con cámara: TBC, balance de blancos, número de puntos de medida.

Funciones
Señal de sobretemperatura (temperatura interna > 75 °C); función de servicio (simulación de valor medido o señal de corriente); ATD (Automatic Temperature Detection) para procesos discontinuos.

Alcance de la entrega
Pirómetro CellaTemp PX; Cable de conexión VK 02/L AF 1 (5 m); Cable de vídeo VK 02/F (5 m) para modelos con cámara; Manual corto.

Campo de medida (ejemplos)
Distancia de medición / Diámetro del campo de medida (ejemplos):
0.00 mm → 24.00 mm
32.00 mm → 23.47 mm
64.00 mm → 22.93 mm
96.00 mm → 22.40 mm
128.00 mm → 21.87 mm
160.00 mm → 21.33 mm
192.00 mm → 20.80 mm
224.00 mm → 20.27 mm
256.00 mm → 19.73 mm
288.00 mm → 19.20 mm
320.00 mm → 18.67 mm
352.00 mm → 18.13 mm
384.00 mm → 17.60 mm
416.00 mm → 17.07 mm
448.00 mm → 16.53 mm
480.00 mm → 16.00 mm
512.00 mm → 15.47 mm
544.00 mm → 14.93 mm
576.00 mm → 14.40 mm
608.00 mm → 13.87 mm
640.00 mm → 13.33 mm
672.00 mm → 12.80 mm
704.00 mm → 12.27 mm
736.00 mm → 11.73 mm
768.00 mm → 11.20 mm
800.00 mm → 10.67 mm

Características / especificaciones técnicas

• Modelo: CellaCombustion PX 17
• Rango de medida: 400 – 2.000 °C
• Óptica (estándar): PZ 15.03, enfoque 0,8 m – ∞, relación distancia 75 : 1
• Principio / sensor: Termopila / monocromático
• Interfaz: IO-Link (configurable)
• Salida analógica: 0(4) – 20 mA; 2 salidas de conmutación (Open Collector 24 V DC)
• Tiempo de respuesta: ≤ 100 ms
• Incertidumbre: 0,75 % de la lectura + 1 K; repetibilidad 2 K
• Pantalla: LED 4 dígitos roja; indicadores 4 × LED; 3 botones
• Alimentación: 24 V DC (+10 % / -20 %)
• Clase de protección: IP 65; Carcasa: acero inoxidable V2A
• Dimensiones: Ø 65 mm × 220 mm (máx. 277 mm); Peso: aprox. 0,9 kg
