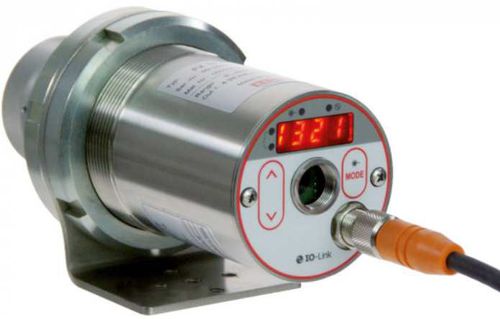

Pirómetro infrarrojo cercano CellaCombustion PX 47

con pantalla LED°CIO-Link

Descripción del producto:
El CellaCombustion PX 47 es un pirómetro bicolor para la medición sin contacto de la temperatura de llamas con presencia de hollín en centrales térmicas de carbón y hornos de incineración. Mediante la detección en dos longitudes de onda en el infrarrojo cercano (0,8 / 1,05 µm) y un algoritmo de corrección específico, el equipo compensa las propiedades dependientes de longitud de onda de las partículas de hollín y la densidad óptica de la llama, proporcionando datos de temperatura fiables para el control de la combustión y la reducción de emisiones.

Aplicaciones:

• Control de la combustión en centrales y plantas de incineración
• Supervisión del burnout y prevención de escorias
• Monitorización de procesos en hornos de alta temperatura

Características clave:

• Rango de medida 700–1700 °C
• Interfaz IO-Link para parametrización y diagnóstico
• Ópticas enfocables para ajuste preciso de la distancia de medida
• Lente de precisión antirreflectante banda ancha
• Pantalla LED de 4 dígitos legible a distancia
• Salida de prueba de corriente para diagnóstico
• 1 salida analógica (0/4–20 mA) y 2 salidas de conmutación
• Fuente libremente configurable

Propiedades / Opciones (ejemplos):
Rango de medida: 700 - 1700 °C
Distancia focal: 0,4 m - ∞
Opciones de puntería: puntería a través del objetivo, cámara de vídeo, luz piloto láser
Versión ejemplo: PX 47 AF 1
Relación distancia (ej. AF 1): 80 : 1
Objetivo (ej. AF 1): PZ 20.01
Principio de medida: bicolor


Campo de medida (ejemplos a distancias de enfoque seleccionadas):
Distancia de medida — Diámetro del campo medido
0.00 mm — 18.50 mm
16.00 mm — 17.96 mm
32.00 mm — 17.42 mm
48.00 mm — 16.88 mm
64.00 mm — 16.34 mm
80.00 mm — 15.80 mm
96.00 mm — 15.26 mm
112.00 mm — 14.72 mm
128.00 mm — 14.18 mm
144.00 mm — 13.64 mm
160.00 mm — 13.10 mm
176.00 mm — 12.56 mm
192.00 mm — 12.02 mm
208.00 mm — 11.48 mm
224.00 mm — 10.94 mm
240.00 mm — 10.40 mm
256.00 mm — 9.86 mm
272.00 mm — 9.32 mm
288.00 mm — 8.78 mm
304.00 mm — 8.24 mm
320.00 mm — 7.70 mm
336.00 mm — 7.16 mm
352.00 mm — 6.62 mm
368.00 mm — 6.08 mm
384.00 mm — 5.54 mm


Especificaciones técnicas (extracto):

• Rango de medida: 700 - 1700 °C
• Sensor: doble fotodiodo
• Rango espectral: 0,8 / 1,05 µm
• Tiempo de respuesta t98: ≤ 20 ms (T > 650 °C), ≤ 10 ms (T > 750 °C)
• Incertidumbre de medida: 1 % de la lectura [°C]
• Repetibilidad: 2 K
• Salida analógica: 0(4)–20 mA lineal, conmutable, escalable
• Salidas de conmutación: 2 × Open Collector 24 V DC, ≤ 150 mA
• Interfaz: IO-Link
• Alimentación: 24 V DC (+10 % / -20 %)
• Conexión: M12 5 pines
• Carcasa: acero inoxidable V2A (1.4305)
• Grado de protección: IP65
• Dimensiones: Ø 65 mm × 220 mm (máx. 277 mm)
• Peso: aprox. 0,9 kg
• Parámetros ajustables: emisividad, transmitancia, escala analógica, filtro de suavizado, ATD, límites de alarma, selección de canal, monitor de contaminación, factor hollín

Contenido de entrega y software:
Ejemplo de suministro: pirómetro CellaTemp PX, cable de conexión VK 02/L AF 1 (5 m), cable de vídeo VK 02/F (5 m) para modelos con cámara, manual corto
Software: SW 50 (configuración IO-Link)
