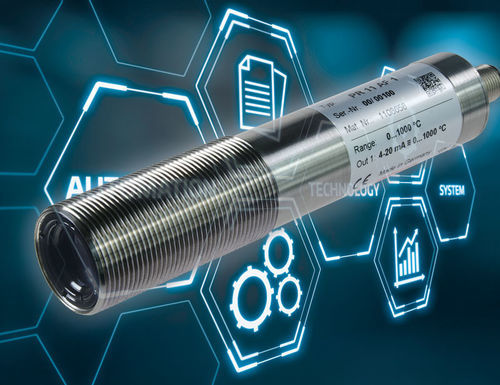

Pirómetro sin visualizador CellaTemp® PR 18

°CKIO-Link

Descripción del producto
El CellaTemp® PR 18 dispone de una lente especialmente resistente que permite su uso en entornos extremos, como plantas de mezcla de asfalto y hormigón, sin que la lente se deteriore por vapores agresivos o polvo. Pirómetro compacto sin pantalla, con salidas analógica e IO-Link para una integración sencilla en PLC y sistemas independientes de bus de campo.

Características especiales:

• Pirómetro infrarrojo compacto
• Interfaz IO-Link estandarizada, independiente de PLC y bus de campo
• Salida analógica 0/4 - 20 mA
• Amplios rangos de medida con alta resolución de temperatura
• Alta resolución óptica y precisión de medida gracias a lentes de precisión antirreflejo de banda ancha
• Salida de conmutación configurable universalmente
• Fijación sencilla mediante rosca central M30

Parámetros de medida
Rango de medida: 0 - 500 °C
Sensor: Termopila
Rango espectral: 8 - 14 µm
Tiempo de respuesta t90: ≤ 60 ms
Incertidumbre de medida: 0,75 % de la lectura de temperatura [°C] más 2,0 K
Repetibilidad: 1 K
Coeficiente de temperatura: 0,1 K/K (T < 250 °C); 0,04 %/K (T > 250 °C)
Resolución salida de corriente: 0,2 K + 0,03 % del rango seleccionado
Resolución interfaz: 0,1 K

Parámetros eléctricos
Salida analógica: 0(4) - 20 mA lineal, conmutable, escalable
Resistencia: ≤ 500 Ω
Salida de conmutación: Open Collector 24 V DC, ≤ 150 mA
Entrada de prueba: 10 - 34 V DC (según IEC 61131-2)
Interfaz: IO-Link
Suministro de alimentación: 24 V DC +10 % / -20 %
Consumo de corriente: ≤ 50 mA a 24 V DC

Parámetros generales
Conexión: Conector roscado M12 de 4 pines (codificación A)
Temperatura ambiente: 0 - 65 °C
Temperatura de almacenamiento: -20 - +80 °C
Humedad permitida: 95 % r.H. máx. (sin condensación)
Dimensiones: Ø 30 x 185 mm (sin conector)
Carcasa: Acero inoxidable V2A (1.4305)
Clase de protección: IP 65 según DIN 40050
Peso: aprox. 0,4 kg

Parámetros ajustables

• Salida analógica 0/4 - 20 mA; escalado de la salida analógica
• Emisividad
• Constante de tiempo de amortiguación
• Tiempo de retención de la memoria del valor máximo
• Modo de operación y puntos de conmutación del contacto de conmutación
• Restablecimiento a valores de fábrica
• Unidad de temperatura °C/°F
• Simulación de temperatura

Funciones
Señal de sobretemperatura; Señalización de error/evento a través de la interfaz digital; Función de servicio: simulación de un valor medido; Protección contra polaridad inversa para alimentación, salida analógica y salida de conmutación

Contenido del envío
Pirómetro CellaTemp PR; Manual corto; 2 tuercas de fijación

Versión / Propiedades típicas
Versión: CellaTemp PR 18 AF 1
Rango de medida (AF 1): 0 - 500 °C
Tamaño del objetivo: 11 mm
Distancia focal (AF 1): 0,3 m
Forma del campo de medida: redonda
Principio de medida: monocromático

Tabla del campo de medida (Distancia de medición | Diámetro del campo de medida)
0.00 mm | 16.50 mm
12.00 mm | 16.28 mm
24.00 mm | 16.06 mm
36.00 mm | 15.84 mm
48.00 mm | 15.62 mm
60.00 mm | 15.40 mm
72.00 mm | 15.18 mm
84.00 mm | 14.96 mm
96.00 mm | 14.74 mm
108.00 mm | 14.52 mm
120.00 mm | 14.30 mm
132.00 mm | 14.08 mm
144.00 mm | 13.86 mm
156.00 mm | 13.64 mm
168.00 mm | 13.42 mm
180.00 mm | 13.20 mm
192.00 mm | 12.98 mm
204.00 mm | 12.76 mm
216.00 mm | 12.54 mm
228.00 mm | 12.32 mm
240.00 mm | 12.10 mm
252.00 mm | 11.88 mm
264.00 mm | 11.66 mm
276.00 mm | 11.44 mm
288.00 mm | 11.22 mm
300.00 mm | 11.00 mm

Características / especificaciones técnicas

• Modelo: CellaTemp PR 18 (serie PR)
• Marca: Keller
• Rango de medida: 0 - 500 °C
• Rango espectral: 8 - 14 µm
• Tamaño óptico del objetivo (a 300 mm): 11,00 mm
• Tiempo de respuesta: ≤ 60 ms
• Interfaz: IO-Link + analógica 0/4 - 20 mA
• Salida de conmutación: Open Collector 24 V DC, ≤ 150 mA
• Alimentación: 24 V DC (+10 % / -20 %) / ≤ 50 mA
• Carcasa: Acero inoxidable V2A (Ø 30 x 185 mm)
• Clase de protección: IP65
• Peso: aprox. 0,4 kg
• Contenido del envío: pirómetro, manual corto, 2 tuercas de fijación
