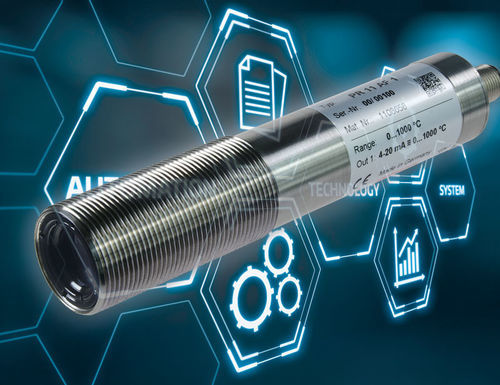

Pirómetro sin visualizador CellaTemp® PR 11

°CIO-Linkcon salida analógica

Descripción del producto:
El CellaTemp® PR 11 es un termómetro infrarrojo inteligente para medición de temperatura rápida, sin contacto y sin desgaste desde una distancia segura en el rango de 0 a 1000 °C.

Características especiales:

• Pirómetro infrarrojo compacto con carcasa de acero inoxidable
• Interfaz IO-Link estandarizada e independiente del bus de campo
• Salida analógica 0/4 - 20 mA (lineal, conmutables, escalable)
• Amplios rangos de medida con alta resolución térmica
• Alta resolución óptica y precisión de medida gracias a lentes de precisión antirreflectantes de banda ancha
• Salida de conmutación configurable de forma universal
• Montaje sencillo mediante rosca central M30

Propiedades / Versión (seleccionada):
CellaTemp® PR 11 AF 1 — Rango de medida: 0 - 1000 °C — Tamaño del objetivo: 11 mm — Distancia focal: 0,3 m — Forma del campo de medida: redondo — Principio de medida: monocromático

Parámetros de medición (extracto):
Rango de medida: 0 - 1000 °C
Sensor: Termopila
Rango espectral: 8 - 14 µm
Tiempo de respuesta t90: ≤ 60 ms
Incertidumbre de medida: 0,75 % de la lectura [°C] + 2,0 K
Repetibilidad: 1 K
Coeficiente de temperatura: 0,1 K/K (T < 250 °C); 0,04 %/K (T > 250 °C)
Resolución salida corriente: 0,2 K + 0,03 % del rango seleccionado
Resolución interfaz: 0,1 K

Parámetros eléctricos (extracto):
Salida analógica: 0(4) - 20 mA lineal, conmutable, escalable
Resistencia: ≤ 500 Ω
Salida de conmutación: Open Collector 24 V DC, ≤ 150 mA
Entrada de prueba: 10 - 34 V DC (según IEC 61131-2)
Interfaz: IO-Link
Alimentación: 24 V DC +10 % / -20 %
Consumo: ≤ 50 mA a 24 V DC

Parámetros generales (extracto):
Conexión: Conector roscado M12, 4 polos (codificación A)
Temperatura ambiente: 0 - 65 °C
Temperatura de almacenamiento: -20 - +80 °C
Humedad permisible: máx. 95 % HR (sin condensación)
Dimensiones: Ø 30 x 185 mm (sin conector)
Carcasa: Acero inoxidable V2A (1.4305)
Clase de protección: IP 65 (según DIN 40050)
Peso: aprox. 0,4 kg

Parámetros ajustables (resumen):

• Salida analógica 0/4 - 20 mA (escala)
• Emisividad
• Constante de tiempo de amortiguación
• Tiempo de retención de la memoria del valor máximo
• Modo de operación y puntos de conmutación del contacto
• Restablecer a valores de fábrica
• Unidad de temperatura °C/°F
• Simulación de temperatura (función de servicio)

Funciones (seleccionadas):

• Señal de sobretemperatura y señalización de errores/eventos vía interfaz digital
• Simulación de valor medido para servicio y pruebas
• Protección contra inversión de polaridad para alimentación, salida analógica y salida de conmutación

Alcance de la entrega:
Termómetro infrarrojo CellaTemp® PR; manual corto; 2 tuercas de fijación

Tabla del campo de medida (filas seleccionadas para PR 11 AF 1):
Distancia de medida 0,00 mm — Diámetro del campo de medida 16,50 mm
Distancia de medida 12,00 mm — Diámetro del campo de medida 16,28 mm
Distancia de medida 24,00 mm — Diámetro del campo de medida 16,06 mm
Distancia de medida 36,00 mm — Diámetro del campo de medida 15,84 mm
Distancia de medida 48,00 mm — Diámetro del campo de medida 15,62 mm
Distancia de medida 60,00 mm — Diámetro del campo de medida 15,40 mm
Distancia de medida 300,00 mm — Diámetro del campo de mesure 11,00 mm

Especificaciones técnicas:

• Modelo: CellaTemp® PR 11 (versión AF 1 mostrada)
• Rango de medida: 0 - 1000 °C
• Tamaño del objetivo (seleccionado): 11 mm (a 300 mm)
• Rango espectral: 8 - 14 µm
• Tipo de sensor: Termopila
• Tiempo de respuesta (t90): ≤ 60 ms
• Incertidumbre de medida: 0,75 % de la lectura + 2,0 K
• Repetibilidad: 1 K
• Interfaz: IO-Link
• Salida analógica: 0/4 - 20 mA (lineal, conmutable, escalable)
• Salida de conmutación: Open Collector 24 V DC, ≤ 150 mA
• Alimentación: 24 V DC +10 % / -20 %
• Conexión: Conector roscado M12 4 polos (codificación A)
• Rango de temperatura ambiente: 0 - 65 °C
• Temperatura de almacenamiento: -20 - +80 °C
• Clase de protección: IP 65
• Carcasa: Acero inoxidable V2A (1.4305)
• Dimensiones: Ø 30 x 185 mm (sin conector)
• Peso: aprox. 0,4 kg
• Alcance de la entrega: Termómetro infrarrojo, manual corto, 2 tuercas de fijación
