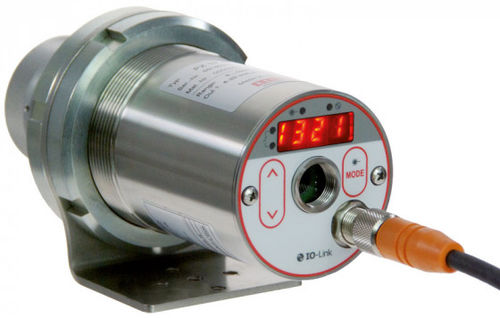

Pirómetro led CellaCrystal PX 64

°C°FIO-Link

Descripción del producto:
El CellaCrystal PX 64 es un pirómetro infrarrojo diseñado para la medición de temperatura en procesos de recubrimiento CVD (deposición química de vapor). Su longitud de onda especial lo hace apto también para deposición por vapor asistida por plasma y otras aplicaciones de películas finas exigentes.

Características clave:

• Rango de medida: 500 a 1.400 °C
• Desarrollado para mediciones en CVD asistido por plasma
• Principio de medida continua bicolor
• Sin filtros giratorios
• Mínima autoinducción térmica para alta estabilidad a largo plazo
• Lente ajustable para precisión en la distancia de medida (PZ 20.03)
• Interfaces estándar: IO-Link y salida analógica (0(4)–20 mA)
• Opcional: cámara integrada y luz piloto láser

Especificaciones técnicas:

• Rango de medida: 500 - 1400 °C
• Distancia de enfoque: 0,2 - 0,4 m
• Opciones de apuntado: a través de la lente, luz piloto láser, cámara de vídeo (opción)
• Forma del campo de medida: redonda
• Relación distancia/spot (D:S): 75 : 1
• Objetivo: PZ 20.03 (lente de acercamiento)
• Principio de medida: bicolor (diodo fotodoble)
• Rango espectral: 1,50 / 1,90 μm
• Tiempo de respuesta t98: ≤ 30 ms
• Incertidumbre de medida: 0,75 % de la lectura (°C), min. 4 K
• Repetibilidad: 2 K
• Coeficiente de temperatura: 0,05 %/K
• Resolución salida de corriente: 0,2 K + 0,03 % del rango seleccionado
• Resolución interfaz: 0,1 K; resolución pantalla: 1 K
• Salida analógica: 0(4) - 20 mA, lineal, conmutable, escalable; resistencia ≤ 500 Ω
• Salidas de conmutación: 2 × colector abierto 24 V DC, ≤ 150 mA
• Interfaz: IO-Link
• Alimentación: 24 V DC ±10 %; consumo ≤ 175 mA (24 V DC)
• Cámara (opción): salida de vídeo compuesto PAL, 1 Vpp, 75 Ω
• Pantalla: LED rojo de 4 dígitos, altura de dígito 8 mm; indicadores: 4 × LED; controles: 3 botones
• Conexión: M12, 5 pines
• Temperatura ambiente: 0 - 65 °C; almacenamiento: -20 - +80 °C
• Humedad admisible: 95 % H.R. máx. (sin condensación)
• Dimensiones: Ø 65 mm × 220 mm (máx. 277 mm)
• Carcasa: acero inoxidable V2A (1.4305)
• Clase de protección: IP 65 (DIN 40050)
• Peso: aprox. 0,9 kg
• Parámetros ajustables: escalado de salida analógica, filtro de suavizado, modo memoria y tiempo de retención, emisividad, transmitancia, límites y modos de alarma, parámetros ATD, simulación de corriente/temperatura, unidad °C/°F, selección de canal de medida (bicolor, monocromo 1/2), umbral de monitorización de contaminación; modelos con cámara: TBC, balance de blancos, selección de punto de medida
• Funciones: señal de sobretemperatura (interna > 75 °C), función de servicio (simulación de valor medido o señal de corriente), ATD (detección automática de temperatura) para procesos discontinuos

Contenido del envío:

• Pirómetro CellaCrystal PX 64
• Cable de conexión VK 02/L AF 1 (5 m)
• Cable de vídeo VK 02/F (5 m) para modelos con cámara integrada
• Manual breve

Aplicaciones:

• Monitorización y control de temperatura en CVD y depósitos asistidos por plasma
• Procesos de recubrimiento de películas finas en producción industrial
• Investigación y desarrollo en tecnologías de recubrimiento
