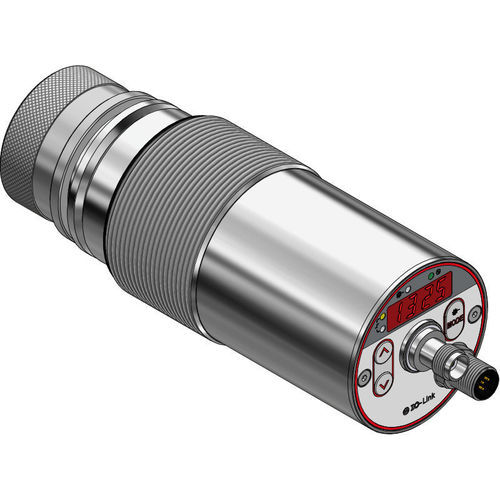

Sensor de temperatura de infrarrojos CellaCrystal PX 45

en caja metálicaIO-LinkRS-485

Descripción del producto
El CellaCrystal PX 45 es un pirómetro óptico bicolor (método del cociente) desarrollado para la medición de temperatura en hornos de alta temperatura usados en el crecimiento de cristales, hasta 3200 °C. Ofrece un amplio rango de medida con resolución homogénea < 0,1 K en toda la gama y alta precisión metrológica gracias a un procesamiento de señal avanzado. La alineación se realiza mediante visada a través del objetivo, testigo láser o cámara de vídeo opcional.

Características principales

• Rango de medida: 900 – 3200 °C
• Especialmente indicado para producción de cristales a temperaturas de proceso muy altas
• Evaluación híbrida de señal para alta resolución metrológica
• Estabilidad a largo plazo por auto‑calentamiento mínimo
• Ópticas enfocables e intercambiables según la distancia
• Campo de visión estrecho para medición a través de pequeñas aberturas del horno
• Salidas estándar: 0(4)-20 mA e IO‑Link (USB/RS‑485 opcional)

Datos técnicos (selección)
Principio de medida: two‑colour (método del cociente)
Rango de medida: 900 - 3200 °C
Rango espectral: 0,9 / 1,05 µm
Sensor: doble fotodiodo
Tiempo de respuesta t98: ≤ 10 ms
Incertidumbre de medida: 900–1500 °C: 0,35% del valor + 2 K; 1500–2400 °C: 0,5% + 2 K; 2400–3200 °C: 1,0%
Repetibilidad: 2 K
Resolución: < 0,1 K (global); resolución interfaz: 0,1 K; resolución pantalla: 1 K

Variantes ópticas
Objetivo estándar PZ 20.01: enfoque 0,4 m – ∞
Gran angular PZ 20.05: 0,2 m – ∞
Telefoto PZ 20.06: 1,2 m – ∞
Telefoto PA 20.06: 0,6 m – ∞
Ejemplos de distancias y diámetros de campo disponibles (tabla).

Parámetros eléctricos / interfaces
Salida analógica: 0(4)-20 mA lineal, conmutable, escalable (R ≤ 500 Ω)
Salidas de conmutación: 2 × open collector 24 V DC, ≤ 150 mA
Interfaz: IO‑Link (USB/RS‑485 mediante adaptador/soft.)
Alimentación: 24 V DC (+10 % / -20 %); consumo ≤ 175 mA

Cámara (opcional)
Salida de vídeo (modelos con cámara): Composite PAL, 1 Vpp, 75 Ω — facilita la alineación visual y la documentación del punto de medida.

Equipamiento / interfaz operador

• Opciones de puntería: through‑the‑lens, testigo láser, cámara de vídeo
• Pantalla: 4 × LED 7 segmentos (rojo), altura dígitos 8 mm
• Indicadores de estado: 4 × LED
• Controles: 3 pulsadores

Parámetros generales
Conexión: M12, conector roscado de 5 pines
Temperatura ambiente: 0 – 65 °C; almacenamiento: -20 – +80 °C
Humedad admisible: 95 % RH máx. (sin condensación)
Dimensiones: Ø 65 mm × 220 mm (long. máx. 277 mm)
Carcasa: acero inoxidable V2A (1.4305); grado de protección: IP65
Peso: aprox. 0,9 kg

Parámetros ajustables (selección)
Escalado salida analógica (0/4–20 mA), filtro de suavizado, modo de memoria y tiempo de retención, emisividad, transmitancia, compensación radiación de fondo y temperatura ambiente, límites y modos de contactos de alarma, parámetros ATD, simulación de corriente/temperatura, unidad °C/°F, selección de canal de medida, umbral de monitorización de contaminación. Para modelos con cámara: función TBC, balance de blancos, número de punto de medida.

Funciones
Señal de sobretemperatura (interna > 75 °C), función de servicio (simulación de valor medido o señal de corriente), ATD para procesos discontinuos.

Contenido del suministro (típico)
Pirómetro Pyrometer CellaTemp PX (CellaCrystal PX 45), cable de conexión VK 02/L AF 1 (5 m), cable de vídeo VK 02/F (5 m) para versión con cámara (si procede), manual de instrucciones breve.

Campo de medida (ejemplos)
Distancia — Diámetro campo (ejemplos): 0.00 mm — 7.50 mm; 96.00 mm — 6.16 mm; 160.00 mm — 5.26 mm; 256.00 mm — 3.92 mm; 320.00 mm — 3.02 mm; 400.00 mm — 1.90 mm.

Especificaciones técnicas (resumen)

• Modelo: CellaCrystal PX 45
• Rango de medida: 900 – 3200 °C
• Principio: two‑colour / método del cociente
• Tiempo de respuesta t98: ≤ 10 ms
• Salidas: 0(4)-20 mA, IO‑Link, USB/RS‑485 (opcional)
• Alimentación: 24 V DC (+10 % / -20 %)
• Protección: IP65; carcasa acero inoxidable
