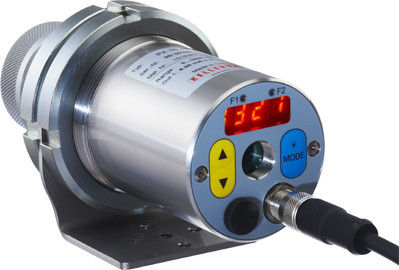

Pirómetro bicolor CellaCrystal PA 44

monocromáticocon pantalla LED°C

Descripción:
El CellaCrystal PA 44 es un pirómetro óptico bicolor (relación) desarrollado para la medición de temperatura durante el crecimiento de cristales. La calibración está adaptada a la producción de cristales. La evaluación híbrida de la señal proporciona una resolución constante y alta de < 0,1 K en todo el rango de medida y el diseño del sensor garantiza una muy alta estabilidad a largo plazo. La alineación al punto de medida se realiza mediante visado a través de la lente, puntero láser o cámara de vídeo integrada.

Características especiales:

• Rango de medida 750 a 3.000 °C
• Variantes de calibración optimizadas para la producción de cristales de silicio (PA 44 AF 4 / AF 5) y para carburo de silicio (PA 44 AF 7)
• Evaluación híbrida de la señal para alta resolución metrológica
• Alta estabilidad a largo plazo por mínimo auto-calentamiento
• Óptica enfoc able para ajuste preciso de la distancia de medida
• Interfaces estándar: salida analógica y USB/RS-485 (IO-Link en modelos seleccionados)

Versiones / Modelos seleccionados:

• CellaCrystal PA 44 AF 4
• CellaCrystal PA 44 AF 5
• CellaCrystal PA 44 AF 7
• CellaCrystal PA 44 AF 9

Campo de medida (distancia vs diámetro del campo):

• 0,00 mm | 18,00 mm
• 16,00 mm | 17,39 mm
• 32,00 mm | 16,77 mm
• 48,00 mm | 16,16 mm
• 64,00 mm | 15,55 mm
• 80,00 mm | 14,93 mm
• 96,00 mm | 14,32 mm
• 112,00 mm | 13,71 mm
• 128,00 mm | 13,09 mm
• 144,00 mm | 12,48 mm
• 160,00 mm | 11,87 mm
• 176,00 mm | 11,25 mm
• 192,00 mm | 10,64 mm
• 208,00 mm | 10,03 mm
• 224,00 mm | 9,41 mm
• 240,00 mm | 8,80 mm
• 256,00 mm | 8,19 mm
• 272,00 mm | 7,57 mm
• 288,00 mm | 6,96 mm
• 304,00 mm | 6,35 mm
• 320,00 mm | 5,73 mm
• 336,00 mm | 5,12 mm
• 352,00 mm | 4,51 mm
• 368,00 mm | 3,89 mm
• 384,00 mm | 3,28 mm
• 400,00 mm | 2,67 mm

Especificaciones técnicas:

• Rango de medida: 750–3000 °C en subrangos (diferentes versiones AF)
• Principio de medida: pirómetro bicolor (relación)
• Sensor: doble fotodiodo
• Rango espectral: 0,95 / 1,05 µm
• Tiempo de respuesta t98: ≤ 10 ms (según subrango)
• Incertidumbre de medida: 750–850 °C: 6 K; 850–1.500 °C: 0,35 % de la lectura + 2 K; 1.500–2.400 °C: 0,5 % + 2 K; 2.400–3.000 °C: 1 % + 2 K
• Repetibilidad: 2 K
• Coeficiente de temperatura: 0,05 %/K
• Resolución salida de corriente: 0,2 K + 0,03 % del rango seleccionado; resolución de interfaz: 0,1 K; resolución de pantalla: 1 K
• Ópticas / variantes: PZ 20.01 estándar (0,4 m–∞), PZ 20.03 macro (0,2–0,4 m), PZ 20.06 tele (1,2 m–∞)
• Forma del campo de medida: circular
• Relaciones distancia/área (típ.): AF 7 = 150:1; AF 5 = 140:1; AF 9 = 240:1
• Salida analógica: 0(4)–20 mA lineal, conmutable, escalable (R ≤ 500 Ω)
• Entrada analógica: 0–10 V
• Salidas de conmutación: 2 × open collector 24 V DC, ≤ 30 mA; Entradas de conmutación: 2 × hasta 24 V
• Interfaces: USB y RS-485
• Alimentación: 24 V DC +10 % / -20 %; consumo ≤ 175 mA
• Cámara (modelos con cámara): salida de vídeo Composite PAL, 1 Vpp, 75 Ω; opciones de visado: visado a través de la lente, puntero láser, cámara
• Pantalla y mandos: LED rojo de 4 dígitos (8 mm), 2 LED de estado, 3 botones
• Conexión: rosca M12, 8 pines
• Temperatura ambiente (operación): 0–65 °C; almacenamiento: -20–+80 °C
• Humedad admisible: 95 % r.H. máx. (sin condensación)
• Dimensiones: Ø 65 mm × 220 mm (máx. 277 mm); Peso: aprox. 0,9 kg
• Carcasa: acero inoxidable V2A (1.4305); Clase de protección: IP 65 (DIN 40050)
• Contenido de entrega: Pirómetro CellaCrystal PA 44, cable de conexión VK 02/A (5 m), cable de vídeo VK 02/F (5 m) para modelos con cámara, cable USB VK 11/D (1,8 m), software CellaView, manual breve
• Parámetros ajustables y funciones (selección): rango de medida, escalado de E/S analógicas, filtro de suavizado, memoria/hold, emisividad, transmitancia, compensación de radiación ambiental reflejada, límites/modos de alarma, función ATD (opcional), linearización, simulación corriente/temperatura, unidad °C/°F, selección de canal de medida (bicolor / monocromático)
• Funciones: señal de sobretemperatura (temp. interna > 80 °C → salida analógica > 20,5 mA), simulación de servicio, ATD para procesos discontinuos
