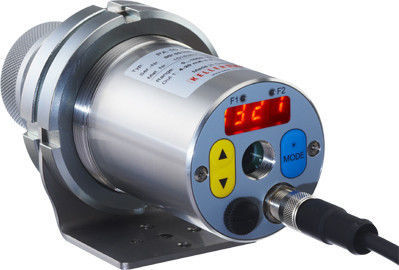

Foco infrarrojo de onda corta CellaCrystal PA 64

Descripción del producto:
El CellaCrystal PA 64 está desarrollado para la medición óptica de temperatura durante el crecimiento de cristales en procesos CVD asistidos por plasma. El método de medición bicromático y la gama espectral seleccionada minimizan la influencia del plasma en la señal. Con una resolución constante de < 0,1 K en toda la gama de medición y elevada estabilidad a largo plazo, el equipo cumple los requisitos de precisión para el control de procesos. La alineación se realiza mediante visada a través del objetivo, luz piloto láser o cámara de vídeo opcional.

Características especiales:

• Rango de medida 500 - 1 400 °C
• Versión para CVD asistido por plasma (PA 485 AF 1)
• Medición continua bicromática
• Sin filtros giratorios
• Bajo auto-calentamiento para alta estabilidad a largo plazo
• Óptica enfocables para ajuste preciso de la distancia
• Salida analógica estándar e interfaces USB / RS-485

Parámetros de medida:

• Rango de medida: 500 - 1400 °C
• Sensor: fotodiodo doble
• Rango espectral: 1,50 / 1,90 μm
• Tiempo de respuesta (t98): ≤ 30 ms
• Incertidumbre de medida: 0,75 % de la lectura (mín. 4 K)
• Repetibilidad: 2 K
• Coeficiente de temperatura: 0,05 %/K
• Resolución salida de corriente: 0,2 K + 0,03 % del rango seleccionado
• Resolución interfaz: 0,1 K
• Resolución visualización: 1 K

Variantes ópticas:

• Objetivo macro PZ 20.03: enfoque 0,2 m - 0,4 m (ejemplo AF 2)
• Relación distancia ejemplo (AF 2): 75 : 1

Parámetros eléctricos:

• Salida analógica: 0(4) - 20 mA lineal, conmutable, escalable
• Resistencia de carga: ≤ 500 Ω
• Entrada analógica: 0 - 10 V
• Salidas de conmutación: 2 × Open Collector 24 V DC, ≤ 30 mA
• Entradas de conmutación: 2 × hasta 24 V
• Interfaces: USB, RS-485
• Alimentación: 24 V DC (+10 % / -20 %)
• Consumo: ≤ 175 mA a 24 V DC

Cámara de vídeo (opcional):

• Salida de vídeo: Composite PAL, 1 Vpp, 75 Ω

Equipamiento / Pantalla / Controles:

• Visado: visado a través del objetivo / luz piloto láser / cámara de vídeo (opciones)
• Pantalla: 4 × 7 segmentos LED rojo, altura de dígitos 8 mm
• Indicadores de estado: 2 × LED
• Controles: 3 pulsadores

Parámetros generales:

• Conexión: conector roscado M12, 8 pines
• Temperatura ambiente (operación): 0 - 65 °C
• Temperatura de almacenamiento: -20 - +80 °C
• Humedad admisible: 95 % HR máx. (sin condensación)
• Dimensiones: Ø 65 mm × 220 mm (máx. 277 mm)
• Carcasa: acero inoxidable V2A (1.4305)
• Clase de protección: IP65 (DIN 40050)
• Peso: aprox. 0,9 kg

Parámetros ajustables:

• Rango de medida; variable medida y escala de E/S analógicas
• Filtro de suavizado; modo memoria y tiempo de retención
• Emisividad; transmitancia; compensación de radiación de fondo
• Valores límite y modo de funcionamiento de contactos de alarma
• Parámetros ATD (opcional); función de linealización; visualización LED
• Simulación de corriente y temperatura; unidad °C/°F
• Selección de canal de medida: bicromático, monocromático 1, monocromático 2
• Umbral de monitorización de contaminación; cámara: TBC y balance de blancos

Funciones:

• Señal de sobretemperatura: si la temperatura interna > 80 °C, salida analógica > 20,5 mA
• Función servicio: simulación de valor medido o señal de corriente
• ATD (Detección Automática de Temperatura): detección automática en procesos discontinuos

Contenido del suministro (típico):

• Pirómetro CellaTemp PA
• Cable de conexión VK 02/A (5 m)
• Cable de vídeo VK 02/F (5 m) para modelos con cámara
• Cable USB VK 11/D (1,8 m)
• Software CellaView
• Manual de instrucciones (resumen)

Software:

• CellaView (configuración y evaluación)

Especificaciones técnicas:

• Modelo: CellaCrystal PA 64
• Rango de medida: 500 – 1 400 °C
• Principio de medida: bicromático
• Rango espectral: 1,50 / 1,90 μm
• Sensor: fotodiodo doble
• Tiempo de respuesta t98: ≤ 30 ms
• Incertidumbre: 0,75 % de la lectura (mín. 4 K)
• Repetibilidad: 2 K
• Resolución pantalla/interfaz/salida: 1 K / 0,1 K / 0,2 K + 0,03 % rango
• Ej. óptica: PZ 20.03 (0,2 - 0,4 m); relación distancia hasta 75:1 (AF 2)
• Salida analógica: 0(4)–20 mA; Interfaces: USB, RS-485
• Alimentación: 24 V DC (+10 % / -20 %) ; consumo ≤ 175 mA
• Clase de protección: IP65; Carcasa: acero inoxidable V2A
• Dimensiones: Ø 65 mm × 220 mm (máx. 277 mm); Peso ≈ 0,9 kg
