Sistema de medición de temperatura CellaTemp PKF 36-K001

de infrarrojosde fibra ópticapara cable

Descripción del artículo

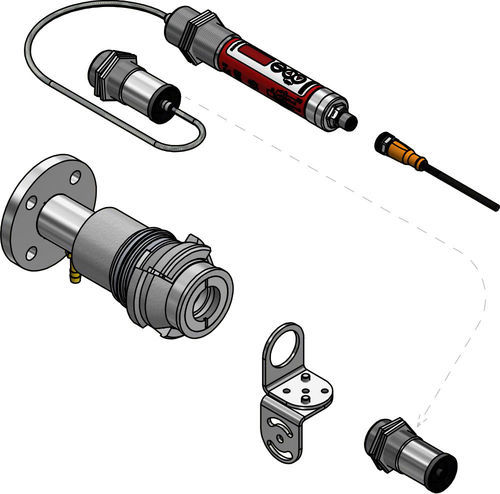

• Sistema de medición completo que incluye: pirómetro CellaTemp PKF 36 BF 1, montaje PA 21-001, juego de soporte PS 11/U y cable VK 02/L AF 1

Características especiales

• Pirómetro infrarrojo con cable de fibra óptica y cabeza de medición óptica
• Cabeza de medición utilizable sin refrigeración a temperaturas ambiente de hasta 250 °C
• Salida analógica e interfaz IO-Link para integración industrial
• Accesorio de montaje con soplado de aire optimizado para minimizar contaminaciones y consumo de aire
• Cierre bayoneta para desmontaje rápido

Tabla resumen (básica)
Versión: CellaTemp PKF 36-K001
Rango de medida: 550 - 2500 °C
Distancia focal: 0,2 m - ∞
Forma del campo de medida: circular
Relación distancia:diámetro (D:S): 190 : 1
Principio de medida: monocromático
Opción de puntería: luz piloto láser


Datos técnicos — Parámetros de medida
Rango de medida: 550 - 2500 °C
Sensor: fotodiodo
Rango espectral: 0,78 - 1,06 µm
Tiempo de respuesta t90: ≤ 2 ms (T > 900 °C)
Incertidumbre de medida: 0,3 % de la lectura + 2,5 K
Repetibilidad: 2 K
Coeficiente de temperatura: 0,07 %/K
Resolución salida de corriente: 0,1 K + 0,005 % del rango seleccionado
Resolución interfaz: 0,1 K
Resolución pantalla: 1 K


Variantes ópticas

• Cabeza AF 1: PA 41.01 (M30) enfoque 0,2 m - ∞
• Cabeza AF 2: PKS 21.01 (M30) enfoque 1,08 m
• Cabeza AF 3: PA 41.05 (M16) enfoque 0,12 m - ∞
• Cabeza AF 4: PZ 41.18 (M16) enfoque 0,033 - 0,045 m

Parámetros eléctricos
Salida analógica: 0(4) - 20 mA lineal, conmutables, escalables
Resistencia de carga: ≤ 500 Ω
Salidas de conmutación: 2 x PNP Open Collector 24 V DC, 2 x 150 mA máx.
Entrada de prueba: 10 - 34 V DC (según IEC 61131-2)
Interfaz: IO-Link V1.1.3
Alimentación: 18 - 32 V DC
Consumo de corriente: ≤ 50 mA a 24 V DC


Características
Pantalla: LED rojo de 4 dígitos, altura de dígitos 8 mm
Indicador de estado: 3 x LED
Elementos de control: 3 botones


Parámetros generales
Conexión: rosca M12 5 pines (codificación A)
Temperatura ambiente: 0 - 65 °C
Temperatura de almacenamiento: -20 - +80 °C
Humedad admisible: 95 % r.H. máx. (sin condensación)
Dimensiones: Ø 30 x 210 mm (sin conector)
Carcasa: acero inoxidable V2A (1.4305)
Grado de protección: IP65 (DIN 40050)
Peso: aprox. 0,4 kg


Parámetros ajustables

• Salida analógica 0/4 - 20 mA; escalado de la salida
• Ajuste de emisividad; compensación de transmisión para vidrio protector
• Constante de tiempo de amortiguación; tiempo de retención del valor máximo; modo de operación y origen
• Punto de conmutación, retardo de conexión/desconexión de los contactos
• Corrección de temperatura mediante puntos de interpolación (pares X/Y); parámetros de servicio y simulación
• Restablecer a valores de fábrica; bloqueo de teclas; opciones de visualización (temperatura o "run"); °C/°F

Funciones
Señal de sobretemperatura (temperatura interna > 75 °C)
Función de prueba mediante botón o entrada de prueba
Función de servicio: simulación de un valor medido
Función de diagnóstico: indica polaridad inversa, sobrecarga y tensión de alimentación incorrecta
Protección contra inversión de polaridad (M12 5 pines codificación A)


Contenido del suministro

• Pirómetro infrarrojo CellaTemp PKF
• Cabeza de medición
• Manual breve
• 2 tuercas de fijación
• *El cable de fibra óptica debe solicitarse por separado

Software
Software: SW 50


Campo de medida (ejemplos)
Valores seleccionados del diámetro del campo de medida:
Distancia 0,00 mm → Diámetro del campo 23,40 mm
Distancia 8,00 mm → Diámetro del campo 22,51 mm
Distancia 16,00 mm → Diámetro del campo 21,61 mm
Distancia 200,00 mm → Diámetro del campo 1,05 mm


Características / especificaciones técnicas

• Familia de modelos: PKF (CellaTemp)
• Modelo: CellaTemp PKF 36-K001
• Rango de medida: 550 – 2500 °C
• Rango espectral: 0,78 – 1,06 µm
• Relación distancia:diámetro (D:S): 190 : 1
• Distancia focal: desde 0,2 m hasta infinito (según cabeza de medida)
• Tiempo de respuesta t90: ≤ 2 ms (T > 900 °C)
• Interfaz: IO-Link V1.1.3 y analógica 0(4)-20 mA
• Alimentación: 18 – 32 V DC, corriente ≤ 50 mA a 24 V DC
• Carcasa: acero inoxidable V2A (Ø 30 x 210 mm)
• Grado de protección: IP65
• Peso: aprox. 0,4 kg
