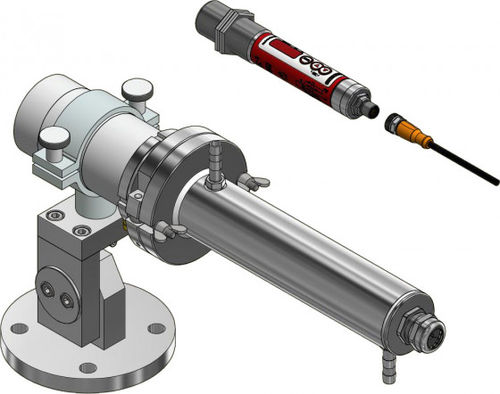

Sistema de medición de temperatura CellaTemp PK 11-K001

de infrarrojosde piezapara roscados

Componentes:

• Pirómetro CellaTemp PK 11 BF 2
• Montaje PK 01-027
• Cable VK 02/L AF 1

Características especiales:

• Termómetro infrarrojo compacto con pantalla LED brillante y panel de control
• Lente de precisión antih reflejo y de banda ancha
• Salida analógica e interfaz IO-Link
• Accesorio de montaje con purga de aire de flujo optimizado para evitar contaminación con consumo mínimo de aire
• Sujeción ajustable de forma flexible

Datos principales (resumen):
Versión: CellaTemp PK 11-K001
Rango de medida: 0 - 1000 °C
Tamaño del objetivo: 11 mm
Distancia focal: 0,3 m
Forma del campo de medida: redondo
Principio de medida: monocromático

Parámetros de medida:
Rango de medida: 0 - 1000 °C
Sensor: Termopila
Rango espectral: 8 - 14 µm
Tiempo de respuesta t90: ≤ 60 ms
Incertidumbre de medida: 0,75 % de la lectura + 2,0 K
Repetibilidad: 1 K
Coeficiente de temperatura: 0,1 K/K (T < 250 °C); 0,04 %/K (T > 250 °C)
Resolución salida de corriente: 0,1 K + 0,005 % del tramo de medida seleccionado
Resolución interfaz: 0,1 K
Resolución pantalla: 0,1 K < 200 °C; 1 K ≥ 200 °C

Parámetros eléctricos:
Salida analógica: 0(4) - 20 mA lineal, conmutable, escalable
Resistencia: ≤ 500 Ω
Salida de conmutación: 2 x PNP Open Collector 24 V DC, 2 x 150 mA máx.
Interfaz: IO-Link V1.1.3
Alimentación: 18 - 32 V DC
Consumo de corriente: ≤ 50 mA a 24 V DC

Características:
Pantalla: LED roja de 4 dígitos, altura de dígito 8 mm
Indicador de estado: 3 x LED
Elementos de control: 3 botones

Parámetros generales:
Conexión: rosca M12 conector 5 pines (codificación A)
Temperatura ambiente: 0 - 65 °C
Temperatura de almacenamiento: -20 - +80 °C
Humedad admisible: 95 % r.H. máx. (sin condensación)
Dimensiones: Ø 30 x 185 mm (sin enchufe)
Carcasa: Acero inoxidable V2A (1.4305)
Clase de protección: IP 65 según DIN 40050
Peso: aprox. 0,4 kg

Parámetros ajustables:
Salida analógica 0/4 - 20 mA; Escalado de la salida analógica; Emisividad mediante ajuste rápido; Transmisión del vidrio de protección; Constante de tiempo de amortiguamiento; Tiempo de retención de la memoria de valor máximo; Modo de operación, origen y punto de conmutación, retardo de conexión/desconexión de los contactos de conmutación; Corrección de temperatura para influencias específicas del proceso mediante puntos de interpolación (pares X/Y); Indicador de vitalidad; Parámetros de servicio; Restablecimiento a configuración de fábrica; Bloqueo de teclas; Visualización de temperatura o "run"; Unidad de temperatura °C/°F; Simulación de temperatura

Funciones:
Señal de sobretemperatura: indicación de señal si la temperatura interna > 75 °C
Función de servicio: simulación de un valor medido
Función de diagnóstico: indica inversión de polaridad, sobrecarga y tensión de alimentación incorrecta
Protección contra inversión de polaridad: para alimentación, salida analógica y salidas de conmutación

Alcance de la entrega:
Pirómetro infrarrojo CellaTemp PK
Manual (breve)
2 tuercas de fijación

Software:
SW 50

Campo de medida (seleccionado):
Distancia de medida / Diámetro del campo de medida (ejemplos):
0.00 mm / 16.50 mm
36.00 mm / 17.16 mm
72.00 mm / 17.82 mm
108.00 mm / 18.48 mm
144.00 mm / 19.14 mm
180.00 mm / 19.80 mm
900.00 mm / 33.00 mm

Especificaciones técnicas:

• Modelo: PK 11-K001
• Rango de medida: 0 - 1000 °C
• Tamaño del objetivo (nominal): 11 mm
• Distancia focal: 0,3 m
• Rango espectral: 8 - 14 µm
• Tiempo de respuesta (t90): ≤ 60 ms
• Incertidumbre de medida: 0,75 % de la lectura + 2,0 K
• Salida analógica: 0(4)-20 mA (lineal, escalable)
• Interfaz: IO-Link V1.1.3
• Alimentación: 18 - 32 V DC
• Clase de protección: IP65
• Carcasa: Acero inoxidable V2A (1.4305)
• Dimensiones: Ø 30 x 185 mm
• Peso: aprox. 0,4 kg
