Sistema de medición de carga CellaTemp PX 69-K001
de temperaturapor cámaraautomático

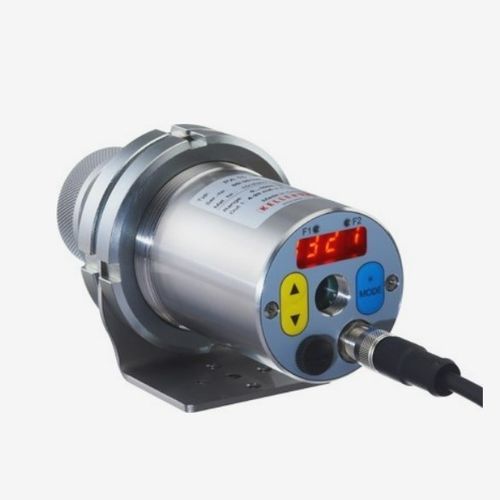

Sistema de medición de carga - CellaTemp PX 69-K001 - Keller Pyrometer Systems - de temperatura / por cámara / automático
Sistema de medición de carga - CellaTemp PX 69-K001 - Keller Pyrometer Systems - de temperatura / por cámara / automático
Sistema de medición de carga - CellaTemp PX 69-K001 - Keller Pyrometer Systems - de temperatura / por cámara / automático - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Keller Pyrometer Systems

Características

Magnitud física
de temperatura, de carga
Tecnología
por cámara
Modo de funcionamiento
automático
Objeto de la medición
de pieza
Aplicaciones
para roscados
Configuración
lineal

Descripción

Sistema de medición compuesto por:
  • Pirómetro CellaTemp PX 69 AF 1
  • Montaje PA 20-122


Características especiales:
  • Pirómetro bicolor con algoritmo EERC para medición durante la extrusión de aluminio
  • 1 salida analógica, 2 salidas de conmutación, interfaz IO-Link
  • Ayuda de apuntado: cámara de vídeo integrada (según modelo); observación a través de la lente; punto láser
  • Soporte de montaje con refrigeración y purga de aire para uso industrial, sujeción regulable


Alcance del suministro:
  • Pirómetro CellaTemp PX 69-K001
  • Cable de conexión VK 02/L AF 1 (5 m)
  • Cable de vídeo VK 02/F (5 m) para modelos con cámara integrada
  • Manual corto


Descargas disponibles:
  • Folleto CellaTemp PX (PDF)
  • Dibujo PX 69-K001 (PDF)


Especificaciones técnicas:
  • Versión: CellaTemp PX 69-K001
  • Rango de medida: 300 - 800 °C
  • Distancia de enfoque: 0,3 m - ∞
  • Forma del campo de medida: redondo
  • Relación distancia/spot (D:S): 39 : 1
  • Objetivo: PZ 20.08 (enfoque 0,3 m - ∞)
  • Principio de medida: bicolor
  • Opciones de visado: cámara de vídeo; visado a través de la lente; punto láser
  • Sensores: fotodiodo doble
  • Rango espectral: 1,50 / 1,90 μm
  • Tiempo de respuesta t98: ≤ 30 ms
  • Incertidumbre de medida: 1 % de la lectura de temperatura [°C]
  • Repetibilidad: 2 K
  • Coeficiente de temperatura: 0,05 %/K
  • Resolución salida de corriente: 0,2 K + 0,03 % del rango seleccionado
  • Resolución interfaz: 0,1 K
  • Resolución pantalla: 1 K
  • Salida analógica: 0(4) - 20 mA lineal, conmutable, escalable
  • Resistencia de carga: ≤ 500 Ω
  • Salidas de conmutación: 2 × Open Collector 24 V DC, ≤ 150 mA
  • Interfaz: IO-Link
  • Alimentación: 24 V DC +10 % / -20 %
  • Consumo: ≤ 175 mA (24 V DC)
  • Salida de vídeo de la cámara: Composite PAL, 1 Vpp, 75 Ω
  • Pantalla: LED rojo de 4 dígitos, altura de dígitos 8 mm
  • Indicadores de estado: 4 × LED
  • Elementos de control: 3 botones
  • Conexión: rosca M12 5 pines
  • Temperatura ambiente: 0 - 65 °C
  • Temperatura de almacenamiento: -20 - +80 °C
  • Humedad admisible: 95 % HR máx. (sin condensación)
  • Dimensiones: Ø 65 mm × 220 mm (máx. 277 mm)
  • Carcasa: acero inoxidable V2A (1.4305)
  • Clase de protección: IP 65 (DIN 40050)
  • Peso: aprox. 0,9 kg
  • Parámetros ajustables: escalado de salida analógica 0/4–20 mA, filtro de suavizado, modo memoria y tiempo de retención, emisividad, transmitancia, límites y modos de alarma, parámetros ATD, simulación de corriente/temperatura, unidad °C/°F, selección de canal de medida (bicolor, monocromo 1, monocromo 2), umbral de monitorización de contaminación; para modelos con cámara: TBC, balance de blancos, selección del punto de medida
  • Funciones: señal de sobretemperatura (temperatura interna > 75 °C), función de servicio (simulación de valor medido o señal de corriente), ATD (Detección Automática de Temperatura) para procesos discontinuos
  • Software: SW 50
