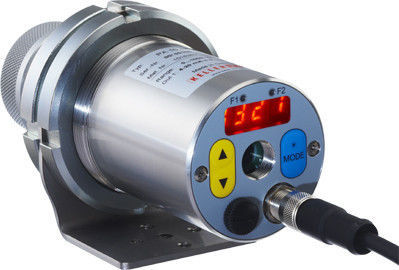

Foco infrarrojo de onda corta CellaTemp® PA 69

Descripción del producto:
El CellaTemp® PA 69 es un pirómetro digital bicolor para mediciones sin contacto en el rango 300–800 °C. El método de dos longitudes de onda reduce la sensibilidad a polvo, ventanas protectoras sucias y cambios de emisividad en la superficie. Dispone de opciones de puntería (a través de objetivo, punto láser o módulo de cámara opcional) para un apuntado preciso. El algoritmo EERC compensa cambios de emisividad dependientes de la longitud de onda, útil con aluminio y metales desnudos.

Características principales:

• Rango de medida: 300–800 °C
• Algoritmo EERC para compensación de emisividad
• Objetivos intercambiables y enfocables
• Ópticas de precisión antirreflectantes
• Display LED legible a distancia
• Salida de prueba de corriente para diagnóstico
• Salidas estándar: analógica (0/4–20 mA) y USB / RS-485

Parámetros de medida:

• Sonda: doble fotodiodo (dos colores)
• Bandas espectrales: 1,50 μm y 1,90 μm
• Tiempo de respuesta t98: ≤ 30 ms
• Incertidumbre de medida: 1 % de la lectura
• Repetibilidad: 2 K
• Resoluciones (display/interfaz/corriente): 1 K / 0.1 K / 0.2 K + 0.03 % span
• Coeficiente térmico: 0.05 %/K

Variantes ópticas:

• Objetivo estándar: PZ 20.08 (Objektiv F50 PZ 20.08), enfoque 0,3 m – ∞
• Razón distancia/campo (estándar): 39 : 1
• Forma del campo de medida: circular

Opciones de puntería:

• Visado a través del objetivo
• Láser piloto
• Módulo de cámara de vídeo (opcional)

Parámetros eléctricos:

• Salida analógica: 0(4)–20 mA lineal, conmutable, escalable; resistencia ≤ 500 Ω
• Entrada analógica: 0–10 V
• Salidas de conmutación: 2 × open collector 24 V DC, ≤ 30 mA
• Entradas de conmutación: 2 × hasta 24 V
• Interfaces: USB, RS-485
• Alimentación: 24 V DC (+10 % / -20 %); consumo ≤ 175 mA

Cámara (si equipada):

• Salida de vídeo: Composite PAL, 1 Vpp, 75 Ω

Equipamiento / visualización:

• Pantalla: 4 × 7 segmentos LED rojo (altura dígitos 8 mm)
• Indicadores de estado: 2 LEDs
• Controles: 3 botones
• Conector: M12 8 pines

Parámetros generales:

• Temperatura ambiente (operación): 0 – 65 °C
• Temperatura de almacenamiento: -20 – +80 °C
• Humedad admisible: 95 % HR máx. (sin condensación)
• Dimensiones: Ø 65 mm × 220 mm (máx. 277 mm)
• Carcasa: acero inoxidable V2A (1.4305), IP65
• Peso: aprox. 0,9 kg

Parámetros ajustables:

• Rango de medida y escala analógica
• Filtro de suavizado, modo memoria y tiempo de retención
• Emisividad y transmitancia
• Compensación de radiación de fondo
• Límites de alarma y modos de contacto
• Parámetros ATD (opcional), linearización, ajustes LED
• Simulación de corriente/temperatura; unidades °C/°F
• Selección de canal: bicolor, monocromático 1/2
• Umbral de monitorización de contaminación; funciones de cámara (TBC, balance de blancos) si procede

Funciones:

• Señal de sobretemperatura (si T interna > 80 °C → salida analógica > 20.5 mA)
• Función servicio: simulación de valor medido o señal de corriente
• ATD: detección automática de temperatura para procesos discontinuos

Equipo incluido (ejemplos):

• Pirómetro CellaTemp PA 69
• Cable de conexión VK 02/A (5 m)
• Cable USB VK 11/D (1,8 m)
• Cable de vídeo VK 02/F (5 m) para modelos con cámara
• Software CellaView
• Manual de uso (resumen)

Software:

• CellaView (configuración y análisis)
