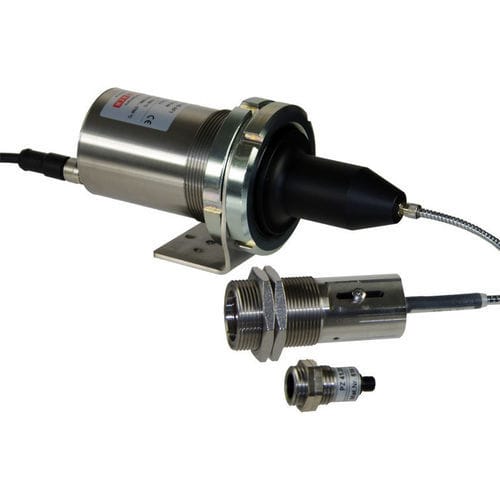

Pirómetro bicolor CellaTemp® PA 61

electrónico°CUSB

Descripción del producto:
El CellaTemp® PA 61 es un pirómetro digital bicolor con cabezal de medición óptico separado y cable de fibra óptica para la medida de temperatura sin contacto en entornos industriales. Está diseñado para temperaturas de 375 a 1.200 °C y resulta adecuado cuando las interferencias electromagnéticas o los espacios reducidos requieren un cabezal óptico remoto.

Características clave:

• Rango de medida: 375–1.200 °C
• Ópticas intercambiables enfocables para ajustar con precisión la distancia de medida
• Óptica de precisión antirreflectante de banda ancha
• Longitudes de onda cortas de medida (1,5 / 1,9 µm)
• Pantalla LED legible a distancia
• Salida de corriente de prueba para funciones de diagnóstico
• Salida analógica estándar e interfaz USB/RS-485
• Cabezal de medición y cable de fibra resistentes al calor hasta 250 °C

Propiedades / Versiones (resumen):
Rango de medida: 375 - 1200 °C
Distancia focal: 0,12 m - ∞
Opción de puntería (ejemplo): luz piloto láser
Ejemplo de versión: CellaTemp PA 61 AF 21 (cabezal PA 41.05, enfoque 0,12 m - ∞)
Forma del campo de medida: redonda
Relación distancia/spot: 40 : 1
Principio de medida: bicolor

Datos técnicos (parámetros de medida):
Rango de medida: 375 - 1200 °C
Sensor: doble fotodiodo
Rango espectral: 1,5 / 1,9 µm
Tiempo de respuesta t98: ≤ 30 ms
Incertidumbre de medida: 1,5 % de la lectura [°C]
Repetibilidad: 3 K
Coeficiente de temperatura: 0,05 %/K
Resolución salida corriente: 0,2 K + 0,03 % del rango seleccionado
Resolución interfaz: 0,1 K
Resolución pantalla: 1 K

Variantes ópticas:
Cabezales de medición: PA 41.05 (M16): enfoque 0,12 m - ∞

Parámetros eléctricos:

• Salida analógica: 0(4) - 20 mA, lineal, conmutable, escalable (resistencia ≤ 500 Ω)
• Salidas de conmutación: 2 x open collector 24 V DC, ≤ 30 mA
• Entradas de conmutación: 2 x hasta 24 V
• Interfaz: USB, RS-485
• Alimentación: 24 V DC (+10 % / -20 %), consumo ≤ 175 mA

Funciones:

• Puntería: luz piloto láser
• Pantalla: LED rojo de 4 dígitos, altura de dígitos 8 mm
• Indicador de estado: 2 LED
• Control: 3 botones

Parámetros generales:
Conexión: rosca M12 8 pines
Temperatura ambiente: electrónica 0 - 65 °C; cabezal de medición hasta 250 °C
Temperatura de almacenamiento: -20 - +80 °C
Humedad admisible: 95 % HR máx. (sin condensación)
Carcasa: acero inoxidable V2A (1.4305)
Grado de protección: IP65 (DIN 40050)
Peso: aprox. 0,9 kg

Parámetros ajustables (selección):

• Rango de medida y selección de canal (bicolor, monocanal 1 o 2)
• Emisividad y transmitancia
• Compensación de la radiación ambiente reflejada
• Filtro de suavizado y modo memoria
• Umbrales y modo de funcionamiento de alarmas
• Parámetros de la función ATD y linealización
• Simulación de corriente/temperatura; unidad °C/°F

Funciones especiales:

• Señal de sobretemperatura: salida analógica > 20,5 mA si la temperatura interna supera 80 °C
• Función de servicio: simulación de un valor medido o de una señal de corriente

Contenido del suministro:

• Pirómetro CellaTemp PA
• Cable de conexión VK 02/A (5 m)
• Cabezal de medición
• Cable USB VK 11/D (1,8 m)
• Software CellaView
• Manual breve

Software:
Software de configuración y diagnóstico CellaView

Especificaciones:

• Modelo: CellaTemp® PA 61
• Rango de medida: 375 - 1.200 °C
• Rango espectral: 1,5 / 1,9 µm
• Tiempo de respuesta (t98): ≤ 30 ms
• Precisión: 1,5 % de la lectura
• Repetibilidad: 3 K
• Relación distancia/spot: 40 : 1
• Forma del campo de medida: redonda
• Interfaz: USB y RS-485
• Salida analógica: 0(4) - 20 mA, lineal, conmutable
• Alimentación: 24 V DC (+10 % / -20 %)
• Temperatura de funcionamiento: electrónica 0 - 65 °C; cabezal hasta 250 °C
• Grado de protección: IP65
• Carcasa: acero inoxidable V2A (1.4305)
• Pantalla: LED rojo 4 dígitos (8 mm)
• Peso: aprox. 0,9 kg
