Pirómetro digital CellaTemp® PA 21

°CRS485USB

Resumen

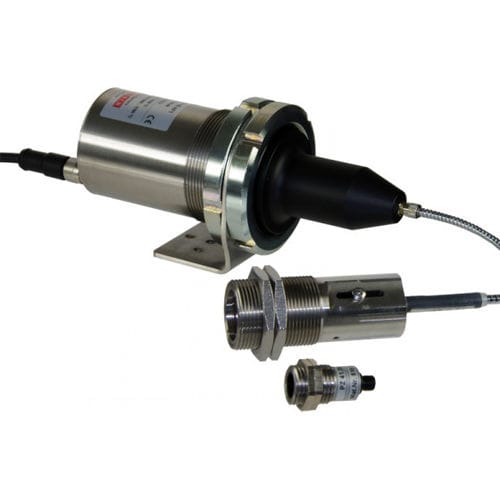

El CellaTemp PA 21 es un pirómetro digital por fibra óptica para medida sin contacto de temperaturas entre 300 y 2000 °C (también disponible en 450–2500 °C). El instrumento dispone de una cabeza de medida óptica separada conectada por cable de fibra óptica, lo que hace que la cabeza y el cable sean insensibles a interferencias electromagnéticas y permite que la cabeza opere a temperaturas ambiente de hasta 250 °C sin refrigeración. La versión con cabeza separada es adecuada para lugares estrechos o de difícil acceso.

Características principales

• Rango de medida: 300–2000 °C (opción 450–2500 °C)
• Lentes intercambiables enfocable para ajuste preciso de la distancia de medida
• Ópticas de precisión anti-reflectantes de banda ancha y longitudes de onda de medida cortas
• Display LED legible a distancia (4 dígitos, altura 8 mm)
• Salida de corriente de prueba para diagnóstico; salida analógica e interfaz USB/RS485 estándar
• Cabeza de medida y cable de fibra resistentes al calor hasta 250 °C sin refrigeración
• Carcasa en acero inoxidable, grado de protección IP65

Versiones / Opciones (resumen)
Versiones disponibles: AF 11, AF 21, AF 22, AF 901. Ejemplo mostrado: rango 450–2500 °C (opción AF 901).

Campo de medida / ejemplos
Distancia de medición (mm) - Diámetro del campo de medida (mm): 0.00 - 21.50; 8.00 - 20.68; 16.00 - 19.87; 24.00 - 19.05; 32.00 - 18.24; 40.00 - 17.42; 48.00 - 16.61; 56.00 - 15.79; 64.00 - 14.98; 72.00 - 14.16; 80.00 - 13.34; 88.00 - 12.53; 96.00 - 11.71; 104.00 - 10.90; 112.00 - 10.08; 120.00 - 9.27; 128.00 - 8.45; 136.00 - 7.64; 144.00 - 6.82; 152.00 - 6.00; 160.00 - 5.19; 168.00 - 4.37; 176.00 - 3.56; 184.00 - 2.74; 192.00 - 1.93; 200.00 - 1.11

Alcance de suministro (estándar)

• Pirómetro CellaTemp PA (unidad electrónica)
• Cable de conexión VK 02/A (5 m)
• Cabeza de medida (según versión)
• Cable USB VK 11/D (1.8 m)
• Software: CellaView
• Manual breve
• Nota: el cable de fibra óptica debe solicitarse por separado

Software
CellaView para configuración y evaluación de datos

Especificaciones técnicas

• Rango de medida: 300–2500 °C en varios segmentos (típico: 300–2000 °C; 450–2500 °C)
• Sensor: fotodiodo; rango espectral: 1.1–1.7 µm
• Tiempo de respuesta t98: ≤50 ms (segmento inferior), ≤2 ms (a temperaturas más altas según variante)
• Incertidumbre de medida: 0.75 % de la lectura, min. 4 K; repetibilidad 2 K
• Salida analógica: 0(4)–20 mA lineal, escalable; entrada analógica: 0–10 V
• Salidas de conmutación: 2 x open collector 24 V DC; entradas de conmutación: 2 x hasta 24 V
• Interfaces: USB y RS485
• Alimentación: 24 V DC +10% / -20%, consumo ≤175 mA
• Opción de puntero: luz piloto láser (opcional)
• Pantalla: LED rojo 4 dígitos (altura 8 mm); estado: 2 LEDs; control: 3 botones
• Conexión: conector M12 roscado de 8 pines
• Temperatura ambiente: electrónica 0–65 °C; cabeza y cable de fibra resistentes hasta 250 °C sin refrigeración
• Temperatura de almacenamiento: -20 a +80 °C; humedad admisible: 95% HR máx. (sin condensación)
• Dimensiones: unidad electrónica Ø 65 mm x 187 mm; carcasa acero inoxidable V2A; grado de protección IP65; peso aprox. 0,9 kg
• Principio de medida: monocromático; funciones: ajuste de emisividad/transmitancia, filtrado, alarmas, simulación y diagnóstico
